Jalur Kiprok Mio M3: Skema, Warna Kabel, Cara Perbaikan
Memahami sistem kelistrikan motor merupakan hal yang sangat penting bagi setiap pemilik kendaraan roda dua, khususnya motor seperti Yamaha Mio M3. Salah satu komponen krusial dalam sistem ini adalah kiprok. Banyak orang mencari informasi seputar jalur kiprok Mio M3 karena masalah kelistrikan seringkali berawal dari komponen ini. Mengetahui skema kabel kiprok dan cara pengecekan yang benar bisa menyelamatkan Anda dari mogok di jalan.
Sering kali, pengguna Mio M3 menghadapi masalah seperti lampu yang meredup, aki yang cepat soak, atau motor yang sulit dihidupkan. Semua ini bisa berakar dari kerusakan pada kiprok atau kesalahan jalur kabelnya. Oleh karena itu, penting bagi kita untuk memahami dengan benar bagaimana sistem kiprok bekerja, warna kabel kiprok yang sesuai, dan bagaimana memperbaiki atau menggantinya secara aman.
Melalui artikel ini, kita akan membahas secara mendalam tentang jalur kiprok Mio M3 mulai dari fungsi, lokasi, skema kabel, cara pengecekan dengan multimeter, hingga tips merawat kiprok agar awet. Informasi ini tidak hanya bermanfaat bagi mekanik, tetapi juga bagi Anda yang ingin belajar lebih dalam tentang jalur kelistrikan motor.
Fungsi Kiprok pada Yamaha Mio M3
Penyearah Arus (Rectifier)
Kiprok atau regulator rectifier berfungsi sebagai penyearah arus AC dari spul menjadi arus DC yang dibutuhkan untuk mengisi aki dan menyalakan komponen kelistrikan seperti lampu dan klakson. Tanpa kiprok, arus dari spul tidak bisa digunakan oleh sistem kelistrikan motor.
Pengatur Tegangan (Regulator)
Selain menyearahkan arus, kiprok juga berfungsi sebagai pengatur tegangan. Ia menjaga agar arus listrik yang masuk ke aki tidak melebihi batas, biasanya 14V, sehingga tidak menyebabkan aki overcharge dan rusak.
Sistem Charging dan Stabilitas
Fungsi kiprok yang tidak kalah penting adalah menjaga kestabilan sistem kelistrikan motor saat RPM naik turun. Tanpa kiprok, fluktuasi arus dari spul bisa merusak lampu atau perangkat elektronik lainnya.
Letak Kiprok dan Ciri Fisik pada Mio M3
Lokasi Kiprok
Pada Yamaha Mio M3, kiprok terletak di bagian depan motor, tepatnya di balik cover depan atau dekat leher rangka, di bawah jok depan. Lokasinya dibuat mudah dijangkau untuk memudahkan pengecekan dan penggantian.
Ciri Fisik
Kiprok Mio M3 memiliki bentuk kotak pipih beraluminium dengan sirip pendingin. Umumnya berwarna silver dan memiliki konektor soket dengan 5 kabel. Beberapa versi bisa memiliki pendingin ekstra untuk menjaga suhu kerja tetap optimal.
Jumlah Kabel dan Konektor
Kiprok Mio M3 menggunakan 5 kabel, masing-masing memiliki warna dan fungsi berbeda. Kabel-kabel ini terhubung ke spul, aki, lampu, dan massa. Mengetahui skema dan warna kabel kiprok sangat penting agar tidak salah dalam pemasangan.
Skema Warna Kabel dan Diagram Jalur Kiprok Mio M3
Warna Kabel dan Fungsinya
| Warna Kabel | Fungsi |
|---|---|
| Kuning | Arus dari spul (AC input) |
| Putih | Arus pengisian ke aki (DC output) |
| Hitam | Massa / ground |
| Merah | Output ke aki dan sistem DC |
| Hijau | Sensor atau ground tambahan |

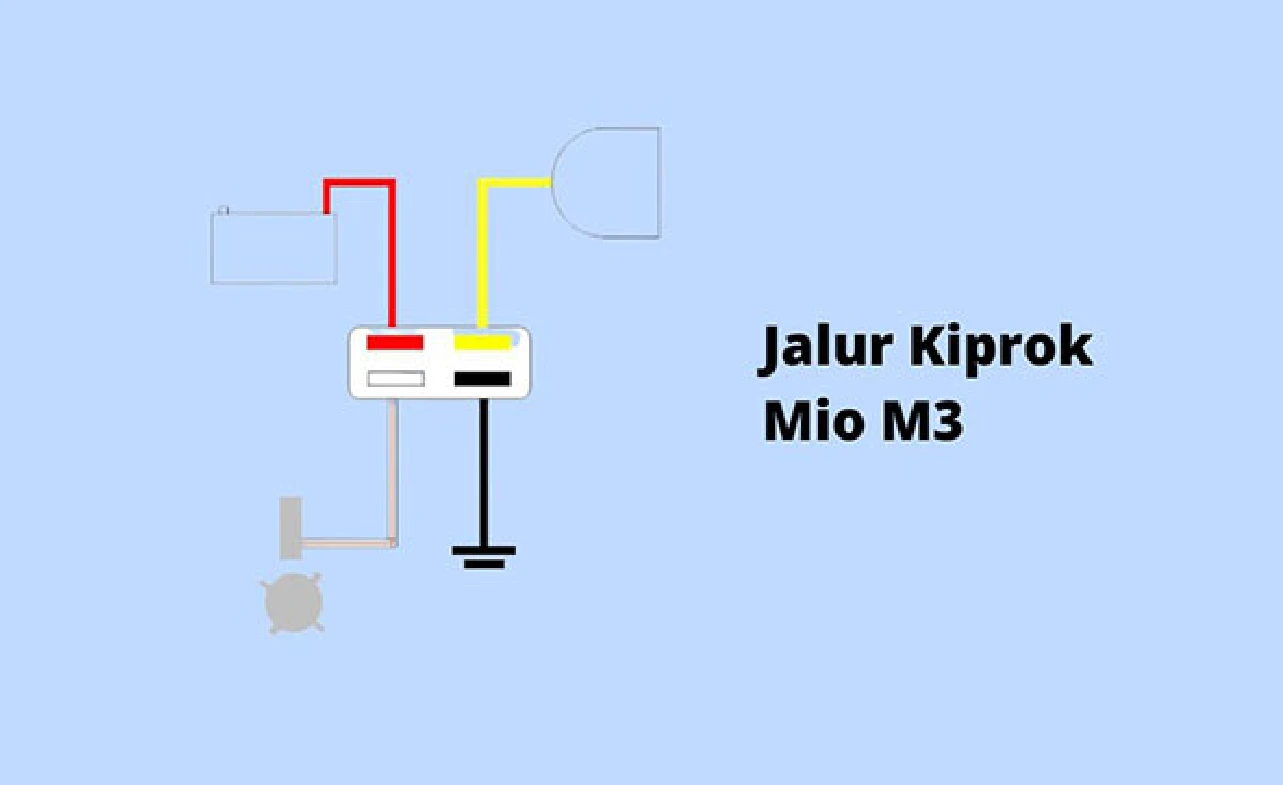

Diagram Jalur Kiprok Mio M3
Spul (AC) --(Kuning)--> Kiprok --(Putih/Merah)--> Aki
|
--(Hitam)--> Ground
|
--(Hijau)--> Sensor atau ECU
Perbedaan Karburator dan Injeksi
Mio M3 sudah menggunakan sistem injeksi, sehingga kiprok tidak hanya mengisi aki, tapi juga menyalurkan tegangan stabil ke ECU (Electronic Control Unit). Sistem ini lebih kompleks dibanding versi karburator karena sensitif terhadap fluktuasi tegangan.
Cara Mengecek Jalur Kiprok Mio M3 dengan Multimeter
Alat yang Dibutuhkan
- Multimeter digital atau analog
- Obeng + dan –
- Pengetahuan dasar tentang sistem kelistrikan
Langkah-langkah Pengecekan
- Periksa Tegangan Aki
Ukur tegangan aki saat mesin mati dan saat mesin hidup. Idealnya 12.5V–13V saat mati dan 13.8V–14.5V saat hidup. - Cek Output Kiprok
Set multimeter ke DC, sambungkan probe merah ke kabel merah kiprok dan hitam ke ground. Lihat apakah ada output tegangan saat mesin menyala. - Uji Kabel AC dari Spul
Ubah multimeter ke AC dan ukur dari kabel kuning. Jika tidak ada output AC, kemungkinan spul bermasalah, bukan kiprok. - Cek Ground
Pastikan kabel hitam dan hijau benar-benar terhubung ke massa dengan continuity test.
Ciri-ciri Kerusakan Kiprok dan Gejalanya
Ciri-ciri Kerusakan
- Aki cepat soak meskipun baru
- Lampu utama redup atau sering putus
- Motor sering mati mendadak
- Tercium bau gosong dari dekat kiprok
Gejala Umum Masalah Jalur Kiprok
- Kabel terasa panas
- Kiprok berubah warna atau meleleh
- Tidak ada arus masuk ke aki
- Lampu hanya menyala saat digas
Cara Memperbaiki atau Mengganti Jalur Kiprok Mio M3
Langkah-langkah Praktis
- Matikan motor dan lepas aki
- Lepas body depan untuk akses kiprok
- Cabut konektor kiprok dengan hati-hati
- Cek kondisi kabel dan konektor apakah ada karat atau hangus
- Pasang kiprok baru dengan model dan spesifikasi yang sama
- Pastikan konektor terhubung sesuai warna kabel
Tips Pemasangan yang Aman
- Gunakan isolasi kabel tahan panas
- Kencangkan konektor agar tidak longgar
- Hindari kiprok palsu, gunakan original Yamaha
- Pasang di tempat semula untuk pendinginan optimal
Tips Merawat Sistem Kelistrikan Motor
Rutin Cek Tegangan Aki
Lakukan pengecekan voltase secara rutin, terutama sebelum perjalanan jauh. Tegangan rendah bisa mengindikasikan masalah pada kiprok atau spul.
Periksa Kabel dan Soket
Pastikan kabel tidak terkelupas, kotor, atau karatan. Bersihkan konektor kiprok dengan contact cleaner untuk menjaga kelancaran arus.
Gunakan Aki Berkualitas
Gunakan aki merek terpercaya dan sesuai spesifikasi. Aki yang tidak sesuai bisa menyebabkan kiprok bekerja lebih keras.
Jangan Modifikasi Berlebihan
Penggunaan aksesoris seperti lampu HID atau klakson berdaya besar tanpa pengaturan yang tepat bisa membebani kiprok dan menyebabkan kerusakan dini.
Tabel Ringkas Jalur Kiprok Mio M3
| Kabel Kiprok | Warna | Fungsi |
|---|---|---|
| AC Input | Kuning | Masuk dari spul (AC) |
| DC Output | Merah/Putih | Keluar ke aki dan sistem listrik |
| Ground | Hitam | Terhubung ke massa |
| Sensor/ECU | Hijau | Untuk kestabilan tegangan ECU |
FAQ Tentang Jalur Kiprok Mio M3
1. Apa penyebab utama kiprok Mio M3 rusak?
Kiprok rusak bisa disebabkan oleh overheat, beban listrik berlebih, atau soket dan kabel longgar.
2. Berapa harga kiprok Mio M3 di pasaran?
Harga kiprok original berkisar antara Rp150.000 – Rp250.000, tergantung lokasi dan toko.
3. Apakah bisa menggunakan kiprok motor lain di Mio M3?
Bisa, asalkan spesifikasi sama. Namun, tidak direkomendasikan karena bisa memengaruhi performa ECU.
4. Apa akibat jika salah pasang kabel kiprok?
Kesalahan kabel bisa menyebabkan korsleting, kiprok terbakar, atau aki rusak total.
5. Bagaimana tanda bahwa kiprok harus segera diganti?
Jika motor menunjukkan gejala seperti lampu redup, aki tidak mengisi, atau kiprok panas berlebih, sebaiknya segera diganti.
Kesimpulan
Memahami jalur kiprok Mio M3 adalah langkah penting untuk menjaga performa dan keandalan sistem kelistrikan motor Anda. Dengan mengetahui fungsi setiap kabel, cara pengecekan, serta langkah perawatan, Anda bisa menghindari kerusakan fatal yang sering terjadi akibat kelalaian kecil. Kiprok bukan hanya sekadar komponen, tetapi penjaga kestabilan seluruh sistem listrik pada motor Anda.
Melalui artikel ini, kita telah membahas secara menyeluruh mulai dari skema kabel kiprok, warna kabel, hingga cara pasang kiprok motor yang benar. Jangan anggap remeh kelistrikan motor, karena perawatan yang tepat bisa memperpanjang usia motor Anda dan membuat perjalanan lebih nyaman. Jika Anda ragu, selalu konsultasikan dengan mekanik terpercaya.
