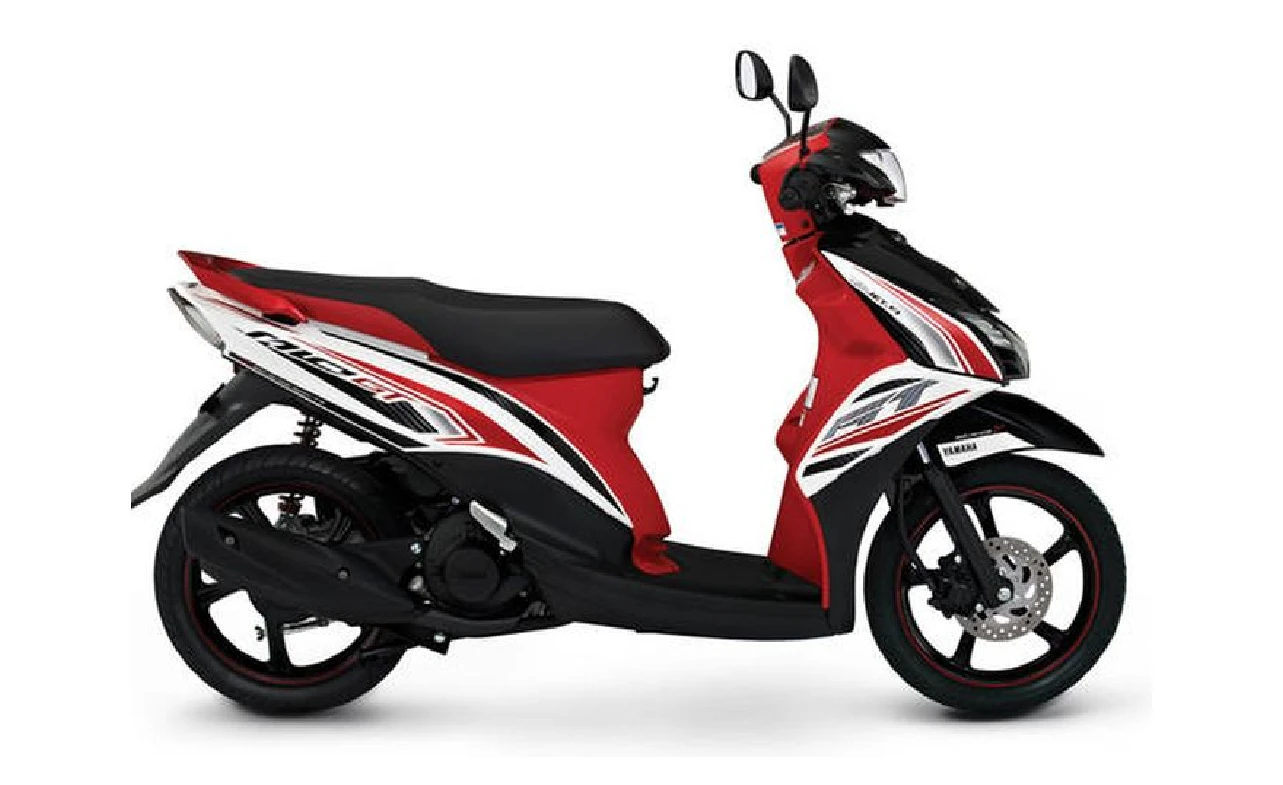

Jalur Kiprok Mio GT: Skema Kabel, Warna, Cara Perbaikan

Kiprok adalah salah satu komponen vital dalam sistem kelistrikan motor, termasuk pada Yamaha Mio GT. Komponen ini sering menjadi sorotan saat motor mengalami gejala seperti aki cepat tekor atau lampu yang meredup. Oleh karena itu, penting bagi Anda untuk memahami secara menyeluruh jalur kiprok Mio GT, mulai dari skema kabel hingga cara perbaikannya.

Mio GT merupakan motor matic populer yang menggunakan sistem injeksi modern, di mana stabilitas listrik menjadi penentu performa motor secara keseluruhan. Ketika kiprok mengalami masalah atau pemasangan kabelnya tidak sesuai, dampaknya bisa menjalar ke seluruh sistem kelistrikan. Maka dari itu, banyak pemilik Mio GT mencari informasi tentang warna kabel kiprok, cara pasang kiprok motor, dan jalur kelistrikan motor secara umum.

Melalui artikel ini, kita akan membahas secara detail semua yang perlu Anda ketahui seputar kiprok Mio GT, termasuk fungsi teknisnya, lokasi, skema kabel, cara pengecekan dengan multimeter, ciri kerusakan, hingga tips pemasangan dan perawatan. Semua informasi akan disusun secara rapi dan mudah dipahami agar bisa menjadi panduan praktis bagi Anda.

Fungsi Kiprok dalam Sistem Kelistrikan Mio GT

Penyearah Arus dari Spul ke Aki

Fungsi utama kiprok adalah mengubah arus bolak-balik (AC) dari spul menjadi arus searah (DC) yang bisa digunakan untuk mengisi aki. Tanpa kiprok, arus dari spul tidak akan cocok untuk kebutuhan komponen DC seperti aki, lampu, dan ECU.

Pengatur Tegangan agar Tidak Overcharge

Kiprok juga bertugas sebagai pengatur tegangan. Ia menjaga agar output dari spul tetap stabil, sekitar 13.8V–14.5V, sehingga aki tidak overcharge yang bisa menyebabkan kerusakan permanen.

Menjaga Stabilitas Sistem Injeksi

Karena Mio GT menggunakan sistem injeksi, kiprok juga berperan besar dalam menjaga stabilitas tegangan untuk ECU. Tegangan yang tidak stabil bisa menyebabkan motor sulit hidup atau bahkan mati mendadak saat digunakan.

Letak Kiprok Mio GT dan Karakteristiknya

Lokasi Fisik Kiprok

Kiprok Mio GT terletak di bagian depan motor, biasanya di balik body depan dekat leher rangka. Posisi ini dirancang agar mudah dijangkau ketika ingin melakukan pengecekan atau penggantian.

Ciri Fisik Kiprok Mio GT

Bentuk kiprok biasanya kotak pipih dengan sirip aluminium untuk membantu pendinginan. Komponen ini terhubung dengan soket berisi lima kabel. Merek ori Yamaha biasanya berwarna abu-abu atau hitam dan memiliki kode seri yang tercetak jelas.

Jumlah Kabel dan Fungsi Umum

Kiprok Mio GT memiliki 5 kabel dengan fungsi masing-masing, yaitu untuk input dari spul, output ke aki, ground, dan satu kabel untuk sistem kelistrikan lainnya seperti ECU. Mengetahui skema kabel kiprok secara akurat sangat penting untuk menghindari kesalahan pemasangan.

Skema Kabel dan Diagram Jalur Kiprok Mio GT

Skema Warna Kabel Kiprok

Warna Kabel	Fungsi
Kuning	Input dari spul (AC)
Putih	Output pengisian ke aki (DC)
Merah	Output utama ke sistem DC
Hitam	Ground / massa
Hijau	Penghubung ke ECU / sensor tambahan

Diagram Jalur Kiprok

Spul (AC) --(Kuning)--> Kiprok
|
+--(Putih)--> Aki
+--(Merah)--> Sistem DC (lampu, klakson, ECU)
+--(Hitam)--> Ground
+--(Hijau)--> ECU

Injeksi vs Karburator

Karena Mio GT adalah motor injeksi, maka jalur kiproknya sedikit berbeda dibanding motor karburator. Kiprok pada versi injeksi terhubung ke ECU, sehingga lebih sensitif terhadap ketidakstabilan arus. Sistem karburator cenderung lebih sederhana karena tidak melibatkan komponen elektronik kompleks.

Cara Mengecek Jalur Kiprok Mio GT Menggunakan Multimeter

Alat yang Dibutuhkan

• Multimeter digital
• Obeng + dan –
• Kunci sok ukuran 8 dan 10
• Sarung tangan kerja (opsional)

Langkah Pemeriksaan

1. Cek Tegangan Aki Saat Mati dan Hidup
   Pastikan tegangan aki saat motor mati berada di kisaran 12.4V–12.7V dan saat motor hidup naik ke 13.8V–14.5V.
2. Ukur Output Kiprok
   Atur multimeter ke DC, ukur dari kabel merah dan putih. Jika tegangan tidak naik saat digas, kemungkinan besar kiprok rusak.
3. Cek Kabel Kuning (Input AC)
   Ubah multimeter ke mode AC dan ukur dari kabel kuning. Harus ada tegangan AC masuk dari spul ke kiprok.
4. Periksa Ground
   Gunakan continuity test antara kabel hitam ke body motor. Jika tidak nyambung, sistem tidak akan mengisi aki dengan baik.

Ciri-ciri Kerusakan Kiprok Mio GT

Tanda-tanda Umum

• Aki cepat soak meskipun baru
• Lampu depan redup atau tidak stabil
• Motor sering mogok saat RPM tinggi
• Terdengar suara letupan dari knalpot karena ECU terganggu

Ciri Fisik

• Kiprok terasa panas berlebih
• Konektor meleleh atau gosong
• Kabel tampak hangus atau berubah warna
• Tidak ada pengisian saat diuji dengan multimeter

Cara Memperbaiki atau Mengganti Jalur Kiprok

Langkah-langkah Praktis

1. Matikan motor dan lepas aki untuk keamanan.
2. Buka body depan motor menggunakan obeng.
3. Lepas kiprok lama dengan mencabut konektornya.
4. Bersihkan area dan periksa kabel satu per satu.
5. Pasang kiprok baru sesuai warna kabel dan posisi soket.
6. Tes ulang dengan multimeter untuk memastikan fungsi normal.

Tips Pemasangan Aman

• Pastikan menggunakan kiprok original atau berkualitas setara.
• Jangan menyambung kabel dengan isolasi seadanya, gunakan konektor yang baik.
• Pastikan pendinginan kiprok optimal dengan pemasangan di tempat semula.
• Hindari memasang kiprok di dekat sumber panas lain seperti knalpot.

Tips Merawat Jalur Kelistrikan Motor

Rutin Mengecek Tegangan Aki

Lakukan pemeriksaan aki setiap 2 minggu, terutama jika motor jarang dipakai. Tegangan yang tidak stabil bisa menjadi awal kerusakan kiprok.

Hindari Overload Sistem Kelistrikan

Jangan sembarangan menambahkan perangkat seperti charger HP, klakson keong, atau lampu LED tanpa pengatur arus tambahan.

Bersihkan Soket Kiprok

Debu dan kelembapan bisa menyebabkan karat dan koneksi longgar. Gunakan contact cleaner untuk membersihkan soket kiprok setiap 3 bulan sekali.

Perhatikan Kabel Kabel Utama

Jalur utama dari kiprok ke aki dan sistem lampu harus diperiksa secara berkala agar tidak ada kabel putus atau terkelupas.

Tabel Jalur Kiprok Mio GT

Kabel Kiprok	Warna Kabel	Fungsi Utama
AC Input	Kuning	Masuk dari spul (arus AC)
DC Output	Putih	Mengisi aki (arus DC)
Output Sistem	Merah	Menyuplai sistem kelistrikan
Ground	Hitam	Terhubung ke rangka motor
ECU/Sensor	Hijau	Memberi referensi ke ECU

FAQ Tentang Jalur Kiprok Mio GT

1. Apa penyebab paling umum kerusakan kiprok Mio GT?

Penyebab utama biasanya adalah overheat, penggunaan aksesoris listrik berlebih, atau pemasangan kabel yang salah.

2. Berapa harga kiprok Mio GT di pasaran?

Harga kiprok original Yamaha Mio GT berkisar antara Rp180.000 hingga Rp300.000, tergantung wilayah dan toko.

3. Apakah bisa pakai kiprok motor lain ke Mio GT?

Bisa, tapi tidak disarankan. Spesifikasi output dan konektornya harus identik. Jika tidak, bisa merusak ECU atau sistem pengisian.

4. Apa akibat jika salah pasang kabel pada kiprok?

Salah pasang kabel bisa menyebabkan korsleting, tidak ada pengisian aki, bahkan kerusakan total pada ECU.

5. Apakah kiprok harus diganti jika hanya lampu yang redup?

Belum tentu. Bisa jadi masalahnya ada pada spul, aki, atau kabel. Kiprok perlu dicek dulu dengan multimeter sebelum diganti.

Kesimpulan

Mengetahui dan memahami jalur kiprok Mio GT adalah hal yang sangat penting untuk memastikan motor Anda bekerja optimal setiap hari. Sistem kelistrikan yang sehat tidak hanya bergantung pada aki, tapi juga pada kiprok yang mengatur dan menstabilkan aliran listrik ke seluruh bagian motor, termasuk ECU.

Dengan panduan ini, Anda sudah memiliki bekal lengkap tentang fungsi kiprok, skema kabel kiprok, cara pasang kiprok motor, serta tips perawatan sistem kelistrikan motor. Selalu berhati-hatilah dalam menangani bagian kelistrikan dan konsultasikan ke teknisi jika menemukan gejala yang tidak biasa. Pemahaman yang baik akan membuat motor Anda lebih awet dan aman digunakan.
