Jalur Kiprok Mega Pro: Skema, Warna Kabel, Cara Perbaikan
Memahami jalur kiprok Mega Pro merupakan hal penting bagi siapa pun yang ingin menjaga performa motor tetap stabil, terutama dalam sistem kelistrikan. Kiprok adalah salah satu komponen vital yang bekerja di balik layar, memastikan arus listrik dari spul tidak merusak aki dan lampu. Banyak pemilik motor, khususnya Mega Pro generasi lama maupun New Mega Pro FI, mencari informasi tentang skema kabel, warna kabel kiprok, hingga cara pengecekan karena kerusakan pada komponen ini bisa berdampak fatal.
Seiring bertambahnya usia motor, jalur kiprok sering mengalami korosi, lepas solderan, atau kabel putus yang menyebabkan overcharge atau bahkan aki tekor. Tak heran jika banyak bengkel dan pengguna pribadi berlomba-lomba memahami diagram kabel serta cara mengecek arus kiprok menggunakan multimeter. Bahkan beberapa dari kita ingin mencoba mengganti kiprok sendiri atau menggunakan alternatif dari motor lain, selama pin dan watt-nya sesuai.
Artikel ini akan mengupas tuntas segala hal tentang jalur kiprok Mega Pro, baik versi karburator maupun injeksi, lengkap dengan skema kabel, tips pemasangan, serta perawatan sistem kelistrikan agar motor tetap awet. Mari kita simak pembahasan lengkapnya!
Fungsi Kiprok dan Perannya dalam Sistem Kelistrikan Motor
Kiprok, atau rectifier-regulator, memiliki dua fungsi utama: pertama sebagai penyearah arus AC dari spul menjadi arus DC yang dapat digunakan oleh aki dan sistem elektronik lainnya. Kedua, sebagai pengatur tegangan agar tidak terjadi overvoltage yang bisa merusak lampu, CDI, dan aki motor Anda.
Pada Mega Pro, baik versi karburator maupun injeksi, kiprok bekerja berdampingan dengan spul pengisian dan aki. Tanpa kiprok, sistem kelistrikan motor tidak akan stabil. Lampu bisa mati atau menyala redup, aki tidak mengisi, bahkan ECU (pada versi injeksi) bisa rusak karena tegangan tak terkendali. Itulah kenapa memahami jalur kelistrikan motor, khususnya dari spul ke kiprok lalu ke aki, menjadi sangat penting.
Umumnya, kiprok menerima 4 hingga 5 kabel: kabel dari spul (AC), kabel massa (ground), kabel pengisian ke aki (DC+), dan kabel arus pengaman (biasanya untuk lampu atau sistem sensor). Masing-masing kabel ini memiliki warna tertentu yang berbeda antara tipe karbu dan injeksi.
Lokasi dan Ciri Fisik Kiprok Mega Pro
Pada Honda Mega Pro versi karburator, kiprok biasanya terletak di bagian samping bodi kiri dekat aki atau rangka utama, menempel dengan baut pada rangka menggunakan plat pendingin alumunium. Sedangkan pada Mega Pro FI, kiprok berada dekat area filter udara atau bawah jok, menyatu dengan jalur kabel bodi yang lebih rapat dan rapi.
Ciri fisik kiprok Mega Pro adalah bentuk segi empat kecil dengan sirip pendingin, dilengkapi soket 4 atau 5 pin. Biasanya soket tersebut berwarna putih atau abu-abu dengan konektor soket model kunci agar tidak mudah lepas.
Jumlah Kabel Kiprok dan Fungsi Masing-Masing
Jumlah kabel kiprok pada Mega Pro tergantung dari versi motornya:
- Mega Pro Karburator: Umumnya 4 kabel, dengan rincian:
- Kuning: input dari spul (AC)
- Putih: input dari spul pengisian
- Merah: output ke aki (DC+)
- Hijau: ground atau massa (DC-)
- Mega Pro FI (injeksi): Umumnya 5 kabel, tambahan satu kabel ke ECU:
- Kuning: input dari spul penerangan
- Putih: input pengisian ke kiprok
- Merah: output ke aki
- Hijau: ground
- Hitam: input on dari kunci kontak (kadang warna berbeda tergantung varian)
Perlu Anda ketahui, perbedaan ini membuat jalur kiprok injeksi lebih kompleks dibanding versi karbu karena sistem injeksi lebih sensitif terhadap tegangan tidak stabil.

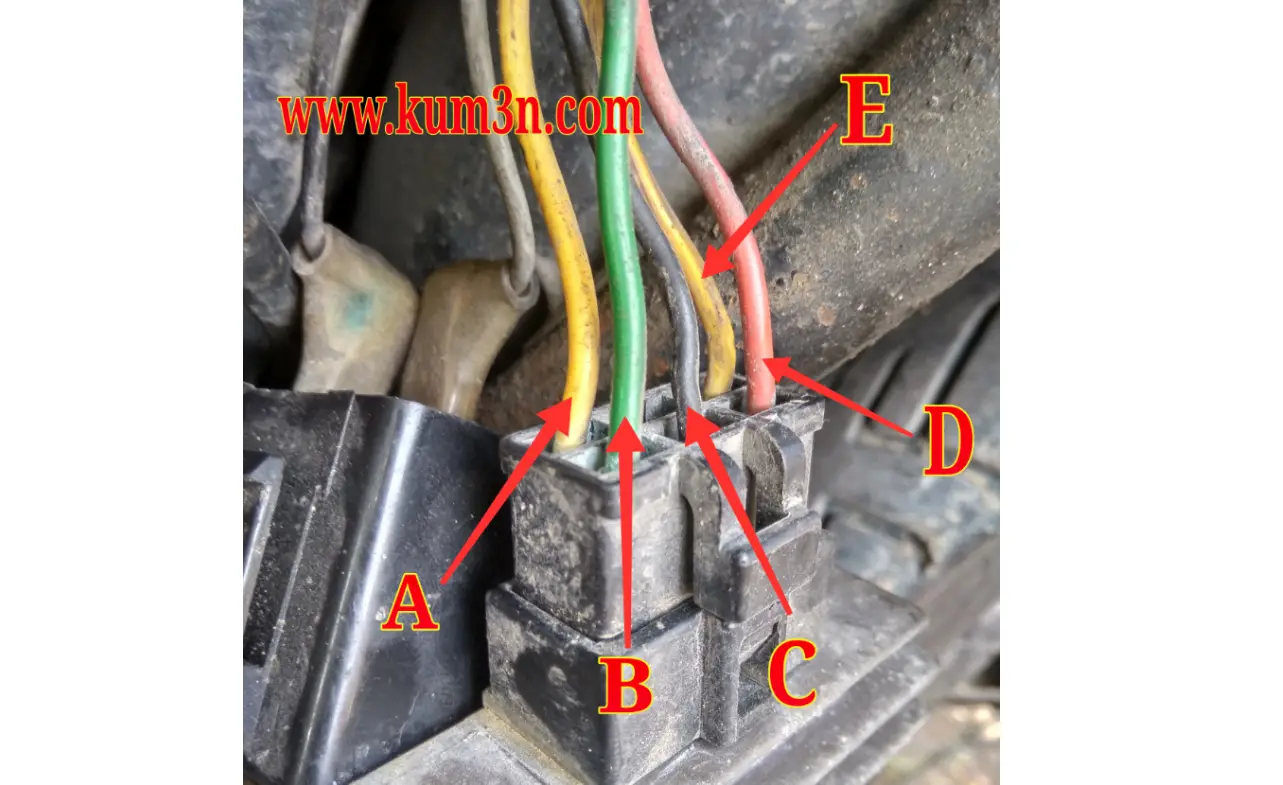

Skema Warna Kabel Kiprok Mega Pro
Berikut ini adalah tabel warna kabel kiprok Mega Pro untuk memudahkan pemahaman Anda:
| Warna Kabel | Fungsi | Tipe Motor |
|---|---|---|
| Kuning | Input dari spul lampu (AC) | Karbu & FI |
| Putih | Input dari spul pengisian | Karbu & FI |
| Merah | Output ke aki (positif / DC+) | Karbu & FI |
| Hijau | Massa / Ground (DC-) | Karbu & FI |
| Hitam | Kunci kontak / sensor ECU | FI (Injeksi saja) |
Skema ini akan sangat berguna saat Anda mengecek kabel menggunakan multimeter atau ingin memasang ulang jalur kelistrikan motor.
Perbedaan Jalur Kiprok Mega Pro Karbu vs Injeksi
Perbedaan utama terletak pada sistem kelistrikannya. Mega Pro karbu bersifat semi-AC, di mana lampu dan pengisian berjalan terpisah, sementara Mega Pro FI menganut sistem full-DC untuk mendukung sistem injeksi dan sensor elektronik. Jalur kabel pada versi injeksi lebih panjang, dengan konektor tambahan menuju ECU dan sensor suhu mesin.
Pada Mega Pro FI, arus dari kiprok juga mengalir ke ECM (Electronic Control Module) sehingga sangat penting menjaga kestabilan arus, karena jika salah pasang atau tegangan drop, motor bisa susah di-starter atau bahkan tidak hidup.
Cara Mengecek Jalur Kiprok Menggunakan Multimeter
Untuk Anda yang ingin mengecek kondisi kiprok Mega Pro, ikuti langkah-langkah berikut ini menggunakan multimeter:
- Atur Multimeter ke Mode DC Volt
Ukur tegangan dari kabel merah dan hijau saat mesin menyala di 5000 RPM. Normalnya menunjukkan 13,5V hingga 14,5V. Jika lebih tinggi, bisa terjadi overcharge. - Cek Arus AC dari Spul
Ubah mode multimeter ke AC Volt, ukur dari kabel putih atau kuning ke massa (hijau). Tegangan harus berada di atas 20V saat digas. - Tes Dioda Kiprok
Dalam mode diode, periksa arus satu arah dari spul ke output DC. Bila arus bisa bolak-balik, kiprok rusak. - Periksa Koneksi Kabel
Pastikan kabel tidak putus, longgar, atau berkarat di konektornya. Bersihkan dengan contact cleaner jika perlu.
Ciri-Ciri Kiprok Rusak dan Gejalanya
Beberapa tanda yang menunjukkan kiprok bermasalah antara lain:
- Aki cepat soak atau tidak mengisi
- Lampu utama redup meski digas
- Terdapat bau hangus di area kiprok
- Motor sulit di-starter, terutama versi injeksi
- Tegangan aki melebihi 15V (overcharge)
Jika gejala di atas muncul, Anda perlu segera melakukan pengecekan atau mengganti kiprok motor Anda.
Cara Memperbaiki atau Mengganti Jalur Kiprok
Berikut langkah-langkah praktis mengganti jalur kiprok Mega Pro:
- Matikan mesin dan cabut aki
- Lepas bodi samping motor untuk akses kiprok
- Cabut soket kiprok dan cek kondisi kabel
- Jika kabel putus, sambungkan ulang dengan solder dan heatshrink
- Jika kiprok rusak, ganti dengan tipe yang sama atau setara (misalnya Honda Supra X 125 atau Tiger 2000 bisa kompatibel)
- Pastikan koneksi kabel tidak tertukar sesuai warna
Salah pasang jalur kabel bisa menyebabkan kerusakan permanen pada aki, CDI, atau ECU.
Tips Pemasangan Kiprok Baru yang Aman dan Optimal
Agar pemasangan kiprok baru berjalan aman, berikut beberapa tips:
- Gunakan kabel dengan ukuran sesuai standar pabrik (jangan terlalu kecil)
- Pastikan grounding tersambung sempurna ke rangka
- Hindari sambungan longgar yang bisa menyebabkan panas dan korslet
- Gunakan soket original atau setara dengan kualitas baik
- Pasang kiprok di tempat dengan ventilasi baik agar tidak overheat
Tips Merawat Sistem Kelistrikan Motor
Agar kiprok dan sistem kelistrikan Mega Pro Anda awet, lakukan perawatan berikut:
- Rutin periksa tegangan aki setiap bulan
- Bersihkan konektor kabel dari debu dan karat
- Ganti kabel yang mengelupas atau getas
- Hindari modifikasi lampu berlebihan yang membebani sistem
- Gunakan aki kering berkualitas agar stabil menyimpan arus
Merawat sistem kelistrikan secara preventif lebih murah daripada harus mengganti banyak komponen yang rusak karena korslet atau overcharge.
Tabel Jalur Kiprok Mega Pro Berdasarkan Tipe Motor
| Tipe Motor | Warna Kabel | Fungsi |
|---|---|---|
| Mega Pro Karbu | Kuning | Arus lampu dari spul (AC) |
| Mega Pro Karbu | Putih | Arus pengisian spul |
| Mega Pro Karbu | Merah | Output ke aki (DC+) |
| Mega Pro Karbu | Hijau | Massa / Ground (DC-) |
| Mega Pro FI | Kuning | Arus lampu dari spul |
| Mega Pro FI | Putih | Arus pengisian |
| Mega Pro FI | Merah | Output aki |
| Mega Pro FI | Hijau | Ground |
| Mega Pro FI | Hitam | Sensor ECU / On dari kontak |
FAQ Seputar Jalur Kiprok Mega Pro
1. Apa penyebab utama kiprok Mega Pro rusak?
Penyebab utama antara lain: kabel longgar, spul rusak, overheat pada kiprok, atau korsleting akibat modifikasi kelistrikan.
2. Berapa harga kiprok Mega Pro di pasaran?
Harga bervariasi, mulai dari Rp50.000 (aftermarket) hingga Rp250.000 (original Honda).
3. Apakah bisa pakai kiprok motor lain di Mega Pro?
Bisa, asalkan jumlah kabel, tipe arus, dan kapasitasnya setara. Contoh: kiprok Honda Tiger bisa digunakan.
4. Apa akibat jika salah pasang jalur kabel kiprok?
Aki bisa bocor, lampu cepat putus, CDI atau ECU rusak, bahkan motor tidak bisa hidup sama sekali.
5. Bagaimana cara pasang kiprok motor yang aman?
Pastikan warna kabel sesuai fungsinya, gunakan soket yang presisi, dan hindari penyambungan asal-asalan tanpa isolasi atau solder.
Kesimpulan
Memahami jalur kiprok Mega Pro bukan hanya penting bagi mekanik, tapi juga bagi kita sebagai pemilik motor. Mengetahui warna kabel, cara cek multimeter, hingga skema jalur yang benar bisa mencegah kerusakan sistem kelistrikan yang lebih parah.
Dengan perawatan rutin dan pemahaman mendalam tentang skema kabel kiprok, kita bisa menjaga performa motor tetap optimal dan terhindar dari biaya perbaikan mahal. Jadi, mari kita lebih teliti dan hati-hati saat menangani bagian penting ini agar Mega Pro Anda tetap tangguh dan nyaman digunakan.
