Jalur Kiprok Jupiter MX: Skema Kabel, Warna, Cara Perbaikan
Memahami jalur kiprok Jupiter MX sangat penting bagi siapa pun yang ingin merawat atau memperbaiki sistem kelistrikan motor ini. Banyak pemilik Jupiter MX yang mencari skema kabel kiprok karena masalah seperti lampu yang redup, aki tidak mengisi, atau motor sering mati mendadak. Hal tersebut bisa jadi disebabkan oleh jalur kiprok yang bermasalah atau pemasangan kabel yang tidak sesuai.
Sebagai motor yang cukup populer di Indonesia, Jupiter MX memiliki sistem kelistrikan yang lumayan kompleks, terutama untuk versi injeksi. Oleh karena itu, penting bagi kita untuk memahami fungsi tiap kabel pada kiprok serta bagaimana alurnya bekerja dari spul hingga ke aki dan beban kelistrikan lainnya. Kesalahan kecil dalam pemasangan kabel saja bisa berdampak besar pada performa motor.
Dalam artikel ini, kita akan membahas secara menyeluruh mengenai jalur kiprok Jupiter MX. Mulai dari fungsi dasar kiprok, posisi dan bentuknya, skema warna kabel, hingga cara mengecek jalur menggunakan multimeter. Tak lupa, kami juga menyertakan panduan perbaikan dan tips pemasangan kiprok yang benar agar kelistrikan motor tetap stabil dan awet.
Fungsi Kiprok dan Peranannya dalam Jalur Kelistrikan Motor
Kiprok, atau regulator/rectifier, berfungsi sebagai penyearah arus AC dari spul menjadi arus DC yang digunakan untuk mengisi aki dan menyuplai listrik ke komponen lain seperti lampu, CDI, dan injektor (jika tipe FI). Selain itu, kiprok juga memiliki fungsi sebagai pengatur tegangan agar tidak melebihi batas maksimal.
Tanpa kiprok, tegangan dari spul bisa naik-turun drastis sesuai putaran mesin, yang dapat merusak komponen elektronik seperti lampu atau bahkan merusak aki karena overcharge. Oleh karena itu, kiprok menjadi bagian penting dari sistem kelistrikan motor, termasuk Jupiter MX, baik versi karbu maupun injeksi.
Kiprok bekerja dalam dua tahapan utama: pertama, menyearahkan arus bolak-balik (AC) dari spul menjadi arus searah (DC). Kedua, mengatur besar tegangan agar stabil pada kisaran 13,5 – 14,5 volt saat mesin hidup. Sistem ini harus berjalan lancar agar motor tidak mengalami gangguan kelistrikan.
Letak dan Ciri Fisik Kiprok Jupiter MX
Pada Yamaha Jupiter MX, kiprok biasanya terletak di bagian samping bodi belakang, dekat area soket lampu atau di bawah jok (tergantung tahun produksi). Bentuknya kotak kecil dengan sirip pendingin berbahan aluminium dan memiliki soket konektor dengan beberapa kabel berwarna berbeda.
Secara umum, kiprok Jupiter MX terdiri dari 4 hingga 5 kabel dengan warna yang berbeda-beda, tergantung apakah versi karburator atau injeksi. Fungsi tiap kabel bisa diketahui dari warnanya, seperti kabel kuning untuk spul, merah untuk aki, hitam sebagai ground, dan sebagainya.
Memahami letak dan bentuk fisik kiprok akan sangat membantu saat Anda ingin melakukan pengecekan atau penggantian. Jika kiprok terlihat hangus, meleleh, atau soketnya gosong, besar kemungkinan terjadi korsleting atau kerusakan akibat panas berlebih.

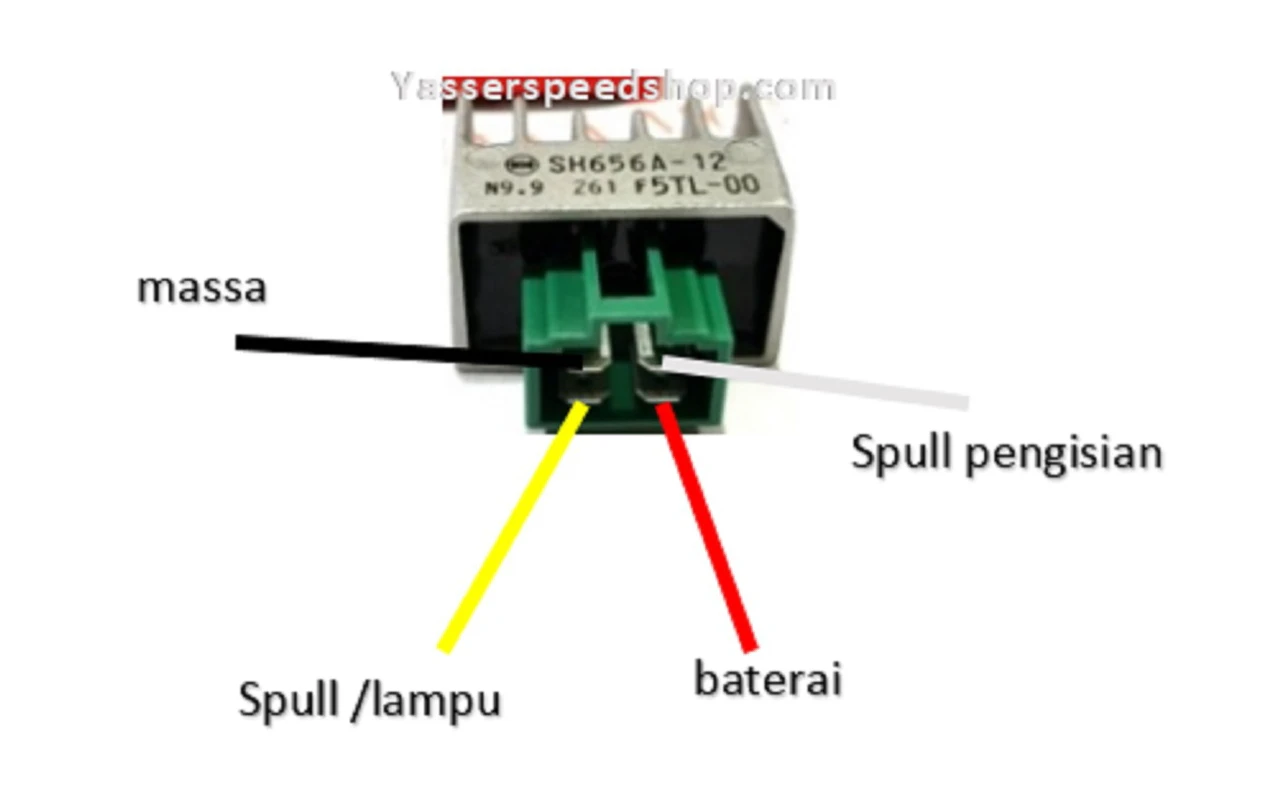

Skema Warna Kabel Kiprok Jupiter MX
Setiap kabel pada kiprok memiliki fungsi tersendiri. Berikut adalah skema warna kabel kiprok Jupiter MX berdasarkan tipe motor:
Tabel Skema Warna Kabel Kiprok Jupiter MX
| Warna Kabel | Fungsi | Tipe Motor |
|---|---|---|
| Kuning | Input dari spul (AC) | Semua Tipe |
| Merah | Output ke aki (DC +) | Semua Tipe |
| Hitam | Ground / massa | Semua Tipe |
| Putih | Input AC / pengisian utama | Versi Karbu |
| Hijau | Sensor atau pengatur ke CDI/ECU | Versi Injeksi |
Pada versi karbu, umumnya terdapat 4 kabel, sedangkan versi injeksi bisa sampai 5 kabel karena ada tambahan jalur ke ECU atau sensor. Perlu diingat bahwa warna kabel bisa berbeda tergantung tahun produksi, jadi selalu cocokkan dengan wiring diagram asli motor Anda.
Perbedaan Jalur Kiprok Karbu vs Injeksi
Jupiter MX versi karburator memiliki sistem kelistrikan yang lebih sederhana karena tidak melibatkan ECU atau injektor. Jalur kiproknya langsung mengarah ke aki dan komponen seperti lampu, CDI, dan klakson.
Sementara itu, versi injeksi memiliki jalur kiprok yang lebih kompleks karena harus menyuplai arus ke ECU, injektor, dan sensor lainnya. Selain itu, kiprok versi injeksi umumnya lebih sensitif terhadap tegangan tidak stabil, sehingga lebih sering mengalami gejala kelistrikan jika terjadi kerusakan kecil.
Dengan kata lain, jika Anda memiliki Jupiter MX injeksi, maka penting untuk memastikan setiap jalur kiprok terpasang dengan presisi agar suplai listrik ke sistem FI tetap stabil dan akurat.
Cara Mengecek Jalur Kiprok Menggunakan Multimeter
Untuk memastikan jalur kiprok berfungsi normal, Anda bisa melakukan pengecekan dengan multimeter digital atau analog. Berikut langkah-langkahnya:
Langkah Pemeriksaan Jalur Kiprok
- Persiapkan multimeter pada mode DC Volt untuk pengukuran output kiprok.
- Hidupkan motor dan ukur tegangan antara kabel merah (output kiprok) dan massa (bodinya).
- Amati hasil tegangan. Normalnya berada di kisaran 13,5–14,5 volt saat motor digas.
- Jika tegangannya di bawah 12,5V atau di atas 15V, maka ada indikasi kerusakan pada kiprok atau jalurnya.
Selain itu, periksa juga kontinuitas kabel menggunakan mode buzzer multimeter untuk memastikan tidak ada kabel yang putus atau short. Anda juga bisa mengecek arus dari spul (AC) ke kiprok menggunakan mode AC volt saat mesin hidup.
Ciri-Ciri Kerusakan Jalur Kiprok dan Gejala Umum
Masalah pada jalur kiprok bisa dikenali dari beberapa tanda berikut:
- Lampu utama redup saat mesin hidup
- Aki cepat tekor atau soak
- Motor sering mati mendadak atau susah distarter
- Soket kiprok meleleh atau berbau gosong
- Pengisian aki tidak stabil (naik turun tegangannya)
Jika Anda mengalami salah satu gejala di atas, sebaiknya segera periksa jalur kiprok sebelum komponen lain ikut rusak.
Cara Memperbaiki atau Mengganti Jalur Kiprok
Untuk memperbaiki jalur kiprok yang rusak, Anda bisa mengikuti panduan berikut:
Langkah-Langkah Perbaikan
- Lepas soket kiprok dan periksa kondisi kabel dan pin konektor.
- Cek kabel satu per satu menggunakan multimeter, pastikan tidak ada yang terputus atau terkelupas.
- Jika ditemukan kabel hangus, potong bagian rusak dan sambung ulang menggunakan kabel berkualitas dan isolasi panas.
- Pasang kembali kiprok, pastikan pendingin terpasang rapat ke bodi motor.
- Nyalakan motor dan cek pengisian ulang menggunakan multimeter.
Jika kerusakan terlalu parah atau soket meleleh, sebaiknya ganti seluruh jalur kabel dan konektor dengan komponen baru agar aman.
Tips Pemasangan Kiprok Baru yang Aman
- Gunakan kiprok original Yamaha atau merek aftermarket terpercaya
- Pastikan semua kabel terpasang sesuai warna dan fungsinya
- Gunakan soket tahan panas dan anti-karat
- Jangan tempelkan kiprok di area plastik, pasang di permukaan logam untuk pembuangan panas
- Setelah pemasangan, lakukan pengecekan voltase agar tidak terjadi overcharge
Tips Merawat Sistem Kelistrikan agar Kiprok Awet
- Rutin cek tegangan aki setiap 1–2 bulan
- Hindari penggunaan lampu modifikasi berdaya tinggi
- Pastikan spul dan kiprok selalu bersih dari debu atau karat
- Jangan biarkan kabel terbuka atau terkelupas
- Ganti aki secara berkala agar beban kelistrikan tidak berat
Dengan perawatan yang baik, kiprok bisa bertahan hingga bertahun-tahun dan sistem kelistrikan motor tetap stabil dalam jangka panjang.
Tabel Ringkasan Jalur Kiprok Jupiter MX
| No | Warna Kabel | Fungsi Utama | Keterangan Tipe |
|---|---|---|---|
| 1 | Kuning | Input AC dari spul | Semua (karbu & FI) |
| 2 | Merah | Output DC ke aki (+) | Semua |
| 3 | Hitam | Ground/massa | Semua |
| 4 | Putih | Input AC tambahan | Karburator |
| 5 | Hijau | Ke ECU atau sensor | Injeksi |
FAQ Seputar Jalur Kiprok Jupiter MX
1. Apa penyebab utama kerusakan kiprok Jupiter MX?
Penyebab utama adalah panas berlebih, soket longgar, korsleting, atau penggunaan lampu berdaya tinggi yang tidak sesuai.
2. Berapa harga kiprok Jupiter MX di pasaran?
Harga kiprok original berkisar antara Rp80.000 hingga Rp150.000. Kiprok racing atau upgrade bisa mencapai Rp300.000.
3. Apakah bisa memakai kiprok motor lain untuk Jupiter MX?
Bisa, asal spesifikasi dan jumlah kabelnya sama. Namun disarankan tetap menggunakan kiprok bawaan untuk kestabilan.
4. Apa akibat jika salah pasang kabel pada kiprok?
Motor bisa tidak menyala, pengisian aki gagal, atau bahkan menyebabkan korsleting yang merusak komponen kelistrikan.
5. Bagaimana cara mengetahui kiprok rusak tanpa alat?
Lihat dari gejala seperti aki tekor terus-menerus, lampu redup, dan jika disentuh terasa sangat panas melebihi normal.
Kesimpulan
Memahami jalur kiprok Jupiter MX adalah langkah awal yang sangat penting untuk menjaga stabilitas sistem kelistrikan motor Anda. Baik itu versi karburator atau injeksi, kiprok memainkan peran utama dalam pengisian daya dan distribusi listrik ke seluruh komponen penting.
Dengan pemahaman yang tepat, Anda bisa melakukan pengecekan, perawatan, hingga perbaikan secara mandiri tanpa harus selalu bergantung pada bengkel. Pastikan pemasangan kabel sesuai skema dan gunakan komponen berkualitas agar motor tetap awet dan aman digunakan dalam jangka panjang.
