Jalur Kiprok Honda Blade: Skema, Warna Kabel, Cara Perbaikan
Memahami jalur kiprok Honda Blade adalah hal yang sangat penting, terutama jika Anda sering mengalami masalah pada sistem kelistrikan motor. Banyak pengguna sepeda motor yang merasa bingung ketika lampu mendadak redup, aki cepat soak, atau bahkan motor sulit di-starter. Padahal, salah satu penyebab utama dari masalah tersebut bisa berasal dari kiprok dan jalur kabelnya yang tidak bekerja optimal.
Kiprok merupakan komponen vital dalam sistem kelistrikan motor, termasuk pada Honda Blade, yang fungsinya mengatur dan menstabilkan tegangan dari spul ke aki dan sistem lainnya. Tanpa kiprok yang bekerja dengan baik, Anda berisiko merusak komponen elektronik motor atau bahkan menyebabkan motor tidak dapat digunakan. Karena itu, penting bagi kita untuk memahami skema kabel kiprok dan cara mengecek maupun memperbaikinya.
Banyak orang mencari informasi tentang jalur kiprok Honda Blade karena ingin memperbaiki sendiri motornya atau melakukan modifikasi kelistrikan. Dengan mengetahui jalur kabel secara rinci, Anda tidak hanya bisa menghemat biaya bengkel, tetapi juga bisa melakukan troubleshooting ringan saat terjadi masalah. Artikel ini akan membahas secara menyeluruh dari fungsi hingga tips merawat sistem kelistrikan motor Anda.
Fungsi Kiprok Honda Blade dalam Sistem Kelistrikan Motor
Kiprok atau regulator rectifier pada Honda Blade memiliki dua fungsi utama: pertama, menyearahkan arus AC dari spul menjadi arus DC yang dapat disimpan di aki; dan kedua, mengatur tegangan agar tetap stabil di kisaran 12-14 volt. Arus AC dari spul tidak bisa langsung digunakan oleh sistem kelistrikan motor karena perangkat seperti CDI, lampu, dan aki membutuhkan arus DC yang stabil.
Ketika kiprok bekerja dengan baik, semua komponen kelistrikan akan berfungsi normal. Namun jika rusak, bisa menimbulkan efek domino seperti overcharge yang merusak aki atau undercharge yang membuat aki tidak terisi. Maka dari itu, penting untuk memastikan bahwa kiprok tidak hanya dalam kondisi baik, tetapi juga terpasang dengan jalur kabel yang benar.
Pada Honda Blade, kiprok juga berperan mengelola pembagian arus antara kebutuhan langsung (lampu, klakson) dan pengisian ke aki. Ini menjadikan kiprok sebagai jantung dari sistem kelistrikan yang harus dipahami secara detail, terutama jika Anda ingin melakukan perawatan atau perbaikan sendiri.
Letak dan Ciri Fisik Kiprok Honda Blade
Secara umum, kiprok pada Honda Blade terletak di bagian bawah atau samping bodi motor, tergantung pada tahun dan tipe motor. Untuk Honda Blade lama (karburator), biasanya kiprok dipasang di area dekat dengan rangka atau dek bawah. Sedangkan pada Blade FI (injeksi), posisinya lebih tersembunyi namun tetap bisa diakses dengan membuka beberapa bagian body samping.

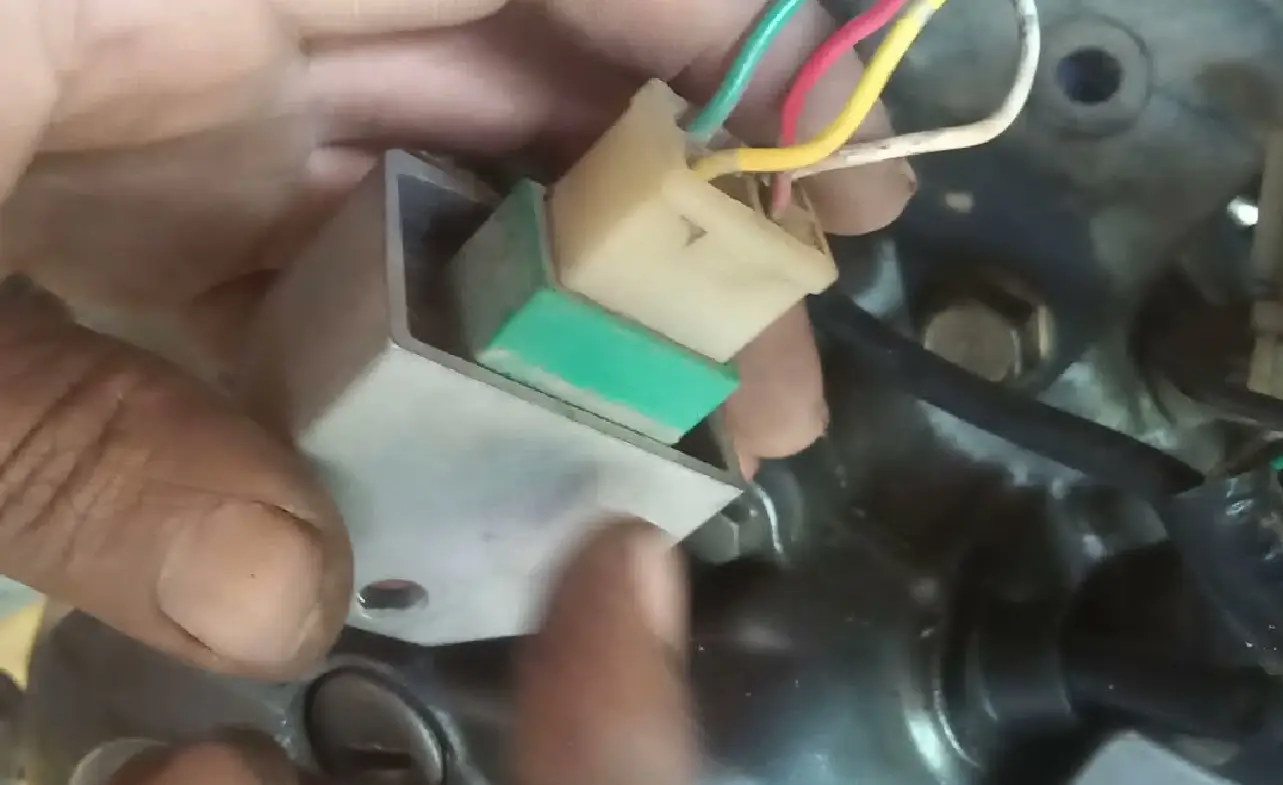

Ciri fisik kiprok cukup mudah dikenali. Komponennya berbentuk persegi panjang kecil dengan sirip pendingin dari logam. Biasanya terdapat 4 hingga 5 kabel dengan konektor berwarna putih atau hitam. Ukurannya relatif kecil namun berat karena memiliki komponen logam pendingin di dalamnya.
Pastikan Anda selalu mengenali bentuk dan letak kiprok sebelum melakukan pengecekan atau perbaikan, karena memasang kabel ke komponen yang salah dapat menyebabkan korsleting atau bahkan kerusakan sistem kelistrikan secara keseluruhan.
Skema Jalur Kiprok Honda Blade (Karburator dan Injeksi)
Untuk memahami skema jalur kiprok pada Honda Blade, kita harus membedakan antara versi karburator dan versi injeksi karena konfigurasi kelistrikan mereka sedikit berbeda.
Versi Karburator:
- Kabel Merah: Output DC ke aki
- Kabel Hitam: Arus kontak (ON)
- Kabel Kuning: Masukan AC dari spul (lampu)
- Kabel Putih: Masukan AC dari spul (pengisian)
- Body Kiprok (Ground): Massa atau negatif
Versi Injeksi (FI):
- Kabel Merah: Output DC ke aki
- Kabel Hijau: Ground
- Kabel Merah/Putih: Input AC pengisian dari spul
- Kabel Kuning: Input AC untuk penerangan/lampu
Kabel-kabel ini biasanya disusun dalam konektor 4 pin atau 5 pin. Salah satu kesalahan umum adalah salah menghubungkan kabel ke pin yang seharusnya, yang bisa berakibat kerusakan komponen kelistrikan lainnya.
Perbedaan Jalur Kiprok Blade Karbu dan Injeksi
Pada Honda Blade karburator, kelistrikan umumnya masih menggunakan sistem semi-DC atau bahkan full-AC untuk penerangan. Sedangkan pada Blade injeksi (FI), sistem kelistrikan sudah full-DC. Itu artinya, seluruh komponen kelistrikan seperti lampu, CDI, dan ECU mendapatkan pasokan dari aki secara penuh.
Perbedaan ini berdampak pada jalur kabel dan sistem pengisian. Di versi FI, kiprok bekerja lebih aktif dalam menjaga kestabilan arus karena semua sistem elektronik bergantung pada kiprok dan aki. Sementara itu, pada versi karbu, lampu depan biasanya langsung menyala dari spul melalui kiprok tanpa melalui aki.
Karena itu, sangat penting untuk mengetahui jenis sistem kelistrikan motor Anda sebelum mengganti atau memodifikasi jalur kiprok agar tidak terjadi malfungsi.
Cara Mengecek Jalur Kiprok Honda Blade dengan Multimeter
Untuk memastikan kiprok bekerja dengan baik, Anda bisa menggunakan multimeter untuk mengecek kondisi pengisian dan jalur kabelnya. Berikut langkah-langkahnya:
- Persiapkan multimeter dan atur ke mode DC Volt.
- Cek tegangan aki saat mesin mati. Normalnya berada di 12,4V – 12,8V.
- Hidupkan mesin dan gas sedikit. Tegangan aki harus naik menjadi 13,5V – 14,5V.
- Jika tegangan tidak naik atau justru turun, kemungkinan kiprok rusak atau jalurnya terganggu.
- Untuk mengecek arus AC dari spul ke kiprok, ubah mode multimeter ke AC Volt, dan ukur dari kabel kuning atau putih menuju ground saat mesin hidup.
- Gunakan mode continuity (tanda buzzer) untuk mengecek sambungan antar kabel kiprok ke aki dan komponen lainnya.
Dengan cara ini, Anda bisa mendeteksi apakah jalur pengisian berfungsi normal atau tidak.
Ciri-Ciri Kerusakan Jalur Kiprok
Beberapa gejala umum jika jalur kiprok Honda Blade bermasalah antara lain:
- Lampu utama redup meski gas ditarik
- Aki cepat tekor atau tidak mengisi
- Motor sulit distarter elektrik
- Terdapat bekas hangus pada konektor kiprok
- Tegangan tidak stabil saat diukur dengan multimeter
Jika Anda menemukan salah satu gejala tersebut, segera lakukan pengecekan menyeluruh terhadap jalur kabel dan kondisi fisik kiprok.
Cara Memperbaiki atau Mengganti Jalur Kiprok
Untuk mengganti atau memperbaiki jalur kiprok, Anda bisa mengikuti langkah berikut:
- Matikan motor dan cabut aki.
- Lepas bodi motor untuk mengakses kiprok.
- Lepas konektor kiprok, periksa kondisi soket dan pin.
- Cek jalur kabel dari kiprok ke spul dan ke aki.
- Ganti kabel yang putus, hangus, atau mengelupas.
- Jika kiprok rusak, ganti dengan tipe original atau yang kompatibel.
- Pasang kembali semua kabel sesuai skema warna.
- Uji kembali pengisian dengan multimeter.
Langkah ini bisa dilakukan sendiri di rumah, asalkan Anda memahami dasar-dasar kelistrikan dan berhati-hati dalam memegang kabel serta alat ukur.
Tips Pemasangan Kiprok yang Aman dan Optimal
- Gunakan kiprok asli atau aftermarket berkualitas tinggi.
- Pastikan soket terpasang erat dan tidak longgar.
- Hindari menyambung kabel secara asal-asalan; gunakan skun dan isolasi yang rapi.
- Jika perlu, tambahkan kipas kecil untuk membantu pendinginan kiprok.
- Jangan menggabungkan kabel ground ke body tanpa koneksi yang kuat, karena bisa menyebabkan ground lemah.
Tips Merawat Sistem Kelistrikan Motor Agar Kiprok Awet
- Periksa kondisi aki secara berkala.
- Pastikan spul dan kiprok tidak terkena air atau karat.
- Ganti kiprok jika menunjukkan gejala panas berlebih atau overcharge.
- Cek sambungan kabel setiap 3 bulan.
- Hindari modifikasi kelistrikan ekstrem yang tidak sesuai standar.
Dengan perawatan rutin, kiprok bisa bertahan hingga bertahun-tahun tanpa perlu diganti.
Tabel Jalur Kiprok Honda Blade Berdasarkan Warna Kabel
| Tipe Motor | Warna Kabel | Fungsi Kabel |
|---|---|---|
| Blade Karburator | Merah | Output DC ke aki |
| Hitam | Input dari kontak | |
| Kuning | Input AC dari spul (lampu) | |
| Putih | Input AC dari spul (pengisian) | |
| Body Kiprok | Ground | |
| Blade Injeksi | Merah | Output DC ke aki |
| Hijau | Ground | |
| Merah/Putih | Input AC pengisian dari spul | |
| Kuning | Input AC penerangan (lampu) |
FAQ Tentang Jalur Kiprok Honda Blade
1. Apa penyebab utama kiprok Honda Blade rusak?
Biasanya karena overheat, kualitas kiprok jelek, soket longgar, atau terkena air.
2. Apakah bisa pakai kiprok motor lain untuk Honda Blade?
Bisa, asalkan spesifikasinya sama. Namun, sebaiknya gunakan kiprok original atau tipe yang direkomendasikan.
3. Berapa harga kiprok Honda Blade di pasaran?
Harga bervariasi, mulai dari Rp 40.000 (aftermarket) hingga Rp 150.000 (original).
4. Apa akibat jika salah pasang kabel kiprok?
Bisa menyebabkan arus pendek, merusak aki, lampu, bahkan merusak spul pengisian.
5. Apakah semua Blade punya skema kabel kiprok yang sama?
Tidak. Blade karburator dan injeksi memiliki skema dan warna kabel yang berbeda, jadi perlu disesuaikan.
Kesimpulan
Memahami jalur kiprok Honda Blade adalah langkah penting bagi Anda yang ingin menjaga kestabilan sistem kelistrikan motor. Dengan pengetahuan tentang skema kabel, fungsi komponen, dan cara pengecekan, Anda bisa mendiagnosis masalah lebih cepat dan menghindari kerusakan yang lebih besar.
Perawatan rutin dan pemasangan kiprok yang benar akan sangat membantu dalam memperpanjang umur komponen dan meningkatkan kenyamanan berkendara. Jadi, jangan anggap remeh jalur kelistrikan motor Anda, karena sedikit kesalahan bisa berakibat fatal bagi seluruh sistem motor.
