Jalur Kiprok F1ZR: Skema, Warna Kabel, Cara Perbaikan
Bagi Anda yang memiliki atau pernah menggunakan Yamaha F1ZR, memahami sistem kelistrikan motor ini sangatlah penting, terutama bagian jalur kiprok F1ZR. Kiprok adalah salah satu komponen vital dalam sistem pengisian daya motor, karena berfungsi sebagai penyearah dan pengatur tegangan. Jika bagian ini bermasalah, performa motor Anda bisa terganggu secara signifikan.
Banyak pengguna F1ZR yang mencari skema kabel kiprok karena mengalami kendala seperti aki cepat tekor, lampu redup, atau bahkan motor susah hidup. Dalam kondisi seperti ini, pemeriksaan terhadap jalur kiprok menjadi langkah awal yang wajib dilakukan. Dengan memahami cara kerja dan posisi jalur kiprok, Anda bisa mendiagnosa dan memperbaiki kerusakan dengan lebih cepat dan tepat.
Artikel ini akan mengulas secara komprehensif semua hal yang perlu Anda ketahui tentang jalur kelistrikan motor F1ZR, termasuk fungsi kiprok, warna kabel kiprok, ciri kerusakan, cara cek dengan multimeter, hingga tips pemasangan dan perawatan agar sistem kelistrikan tetap awet.
Fungsi Kiprok dalam Sistem Kelistrikan Motor
Kiprok atau regulator rectifier memiliki dua fungsi utama: menyearahkan arus AC menjadi DC dan mengatur tegangan dari spul agar tetap stabil ke aki. Tanpa kiprok, arus dari spul tidak bisa langsung disimpan di aki karena bentuknya masih AC (bolak-balik), padahal aki hanya bisa menerima arus DC (searah).
Pada motor seperti F1ZR yang masih menggunakan sistem karburator, kiprok juga membantu menyuplai tegangan ke berbagai komponen kelistrikan seperti lampu depan, lampu belakang, dan sistem pengapian. Jika kiprok rusak atau jalurnya terganggu, suplai tegangan bisa tidak stabil bahkan overvoltage, sehingga bisa merusak aki dan bohlam.
Selain itu, kiprok juga melindungi sistem kelistrikan dari lonjakan arus. Itulah kenapa mengetahui cara pasang kiprok motor dan jalur kabelnya dengan benar sangat penting agar tidak menimbulkan masalah yang lebih serius.
Letak Kiprok dan Ciri Fisiknya pada Yamaha F1ZR
Secara umum, posisi kiprok pada motor F1ZR terletak di bagian bawah jok atau dekat bodi samping kanan, bergantung pada tahun produksi dan modifikasi pengguna. Ciri fisik kiprok biasanya berbentuk kotak kecil dari aluminium dengan sirip pendingin, memiliki soket atau kabel langsung yang terhubung ke sistem kelistrikan motor.
Pada kiprok F1ZR standar, umumnya terdapat 4 kabel utama yang memiliki warna berbeda dan fungsi spesifik. Warna kabel kiprok ini menjadi acuan penting saat melakukan pemasangan ulang, perbaikan, atau penggantian unit kiprok yang baru.

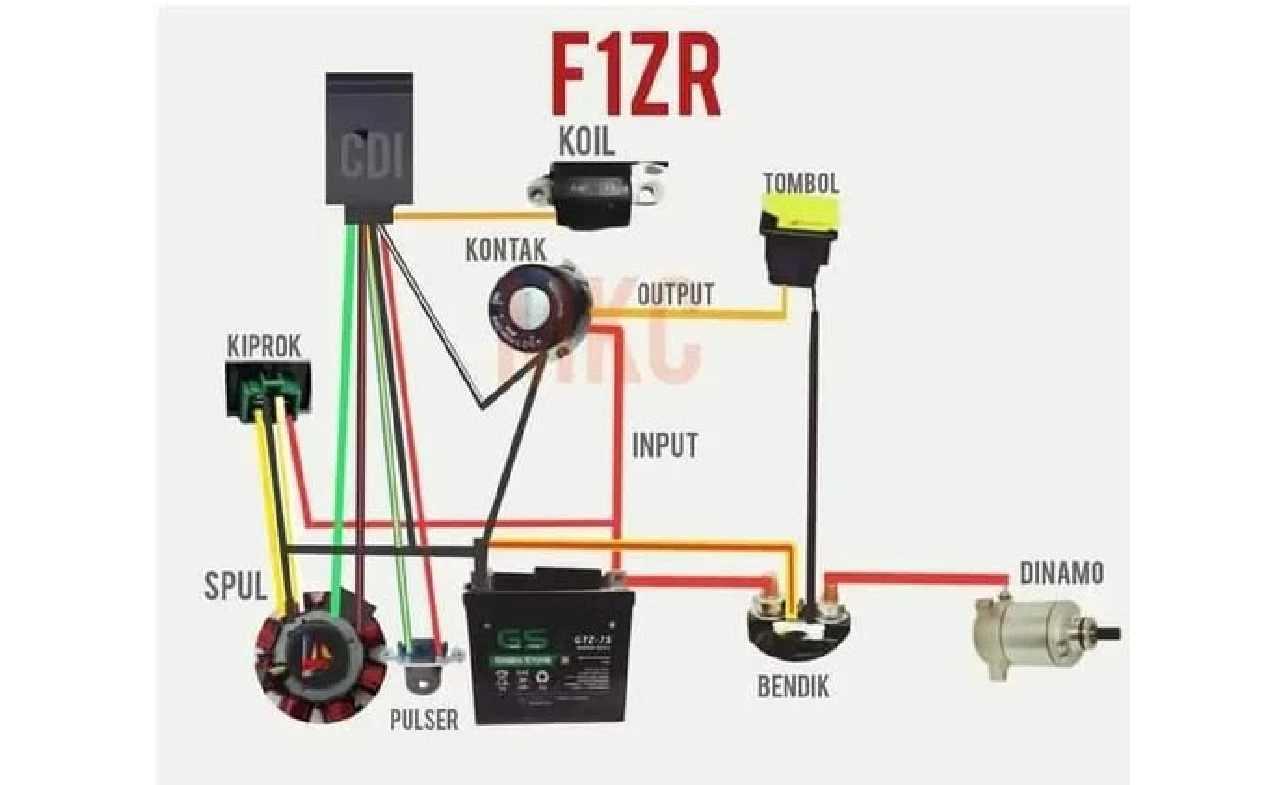

Skema Kabel dan Diagram Jalur Kiprok F1ZR
Untuk memudahkan Anda memahami jalur kiprok F1ZR, berikut adalah skema umum warna kabel yang digunakan dan fungsinya:
| Warna Kabel | Fungsi Kabel |
|---|---|
| Merah | Output DC (+) ke aki |
| Hitam | Ground (-) |
| Kuning | Input AC dari spul (lampu) |
| Putih | Input AC dari spul (pengisian) |
Kabel putih dan kuning adalah input dari spul yang menghasilkan arus AC. Kiprok akan menyearahkan dan menstabilkan arus tersebut, lalu mengirimkannya melalui kabel merah ke aki sebagai arus DC. Kabel hitam berfungsi sebagai ground untuk menutup sirkuit kelistrikan.
Pada F1ZR versi standar (karburator), tidak ada sistem injeksi sehingga tidak ada kabel sinyal ECU. Namun, Anda tetap harus memastikan pemasangan kabel ini sesuai skema agar sistem pengisian tidak terganggu.
Perbedaan Karburator dan Injeksi (Jika Ada)
F1ZR merupakan motor dengan sistem karburator, sehingga tidak menggunakan sistem ECU atau sensor elektronik seperti motor injeksi. Hal ini membuat jalur kiprok F1ZR lebih sederhana dibanding motor modern. Tidak ada kabel sensor, hanya jalur AC–DC dasar dari spul ke kiprok lalu ke aki.
Cara Mengecek Jalur Kiprok F1ZR dengan Multimeter
Salah satu langkah paling penting dalam perawatan sistem kelistrikan motor adalah mengetahui cara mengecek kiprok menggunakan multimeter. Berikut ini langkah-langkah yang bisa Anda lakukan:
- Siapkan multimeter digital, atur pada mode pengukuran dioda.
- Lepas kiprok dari motor, cabut semua soketnya untuk hasil pengukuran yang akurat.
- Hubungkan probe merah ke terminal positif (merah) kiprok, dan probe hitam ke kabel input spul (putih atau kuning).
- Lakukan pengukuran bolak-balik: jika multimeter menunjukkan nilai sekitar 500–700 ohm dalam satu arah dan OL (open line) di arah sebaliknya, maka kiprok masih normal.
- Lanjutkan dengan mengecek sambungan ground (hitam) ke bodi motor menggunakan mode continuity. Jika berbunyi, artinya jalur ground terhubung dengan baik.
Langkah ini penting dilakukan sebelum memutuskan mengganti kiprok. Kadang masalah bukan pada kiproknya, melainkan pada kabel atau soket yang longgar atau terbakar.
Ciri-Ciri Kiprok Rusak dan Gejala Umumnya
Kiprok yang bermasalah dapat menimbulkan berbagai gejala yang cukup mengganggu. Berikut ini beberapa tanda umum yang menunjukkan kemungkinan kerusakan pada kiprok atau jalurnya:
- Aki cepat habis atau soak, meskipun baru diganti.
- Lampu depan redup saat idle, lalu terang saat digas.
- Lampu sering putus karena overvoltage.
- Motor susah hidup, terutama saat pagi hari atau setelah didiamkan lama.
- Tercium bau hangus dari area kiprok akibat panas berlebih.
Jika Anda mengalami gejala-gejala di atas, sebaiknya segera periksa jalur kelistrikan motor dan pastikan kiprok bekerja sebagaimana mestinya.
Cara Memperbaiki dan Mengganti Jalur Kiprok F1ZR
Jika Anda menemukan adanya kabel putus, soket hangus, atau kiprok yang rusak, maka langkah berikutnya adalah memperbaiki atau mengganti jalur kiprok. Berikut langkah-langkahnya:
- Matikan kontak dan lepas aki motor untuk menghindari arus pendek.
- Lepas kiprok lama dan kabel yang rusak, pastikan Anda menandai warna dan posisinya.
- Ganti kabel baru dengan ukuran dan warna yang sama, pastikan menggunakan kabel tembaga berkualitas.
- Pasang kiprok baru sesuai dengan tipe standar F1ZR atau universal 4 kabel.
- Sambungkan kabel sesuai fungsi, pastikan tidak tertukar. Gunakan skema sebagai acuan.
- Periksa kembali koneksi, pastikan semua sambungan terjepit rapi dan tidak longgar.
- Pasang aki kembali dan nyalakan motor, lalu tes voltase di terminal aki.
Tegangan ideal saat mesin menyala adalah antara 13,5V hingga 14,5V. Jika nilainya kurang atau lebih dari itu, bisa jadi ada masalah dalam pemasangan atau kiprok yang digunakan tidak cocok.
Tips Pemasangan Kiprok Baru yang Aman
Agar pemasangan kiprok baru berjalan aman dan optimal, ikuti beberapa tips berikut:
- Gunakan kiprok original atau aftermarket berkualitas sesuai tipe motor.
- Pastikan kabel ground menempel sempurna ke bodi motor (logam, bukan cat).
- Hindari sambungan kabel dengan isolasi seadanya. Gunakan soket standar atau solder.
- Letakkan kiprok di area berventilasi baik agar tidak mudah panas.
- Cek tekanan voltase setelah pemasangan menggunakan multimeter.
Dengan cara ini, Anda bisa memperpanjang umur komponen kelistrikan dan menghindari risiko kerusakan lain seperti aki jebol atau lampu terbakar.
Tips Merawat Sistem Kelistrikan Motor F1ZR
Perawatan sistem kelistrikan motor tidak hanya dilakukan saat ada masalah. Anda bisa melakukan langkah preventif berikut untuk menjaga keawetan kiprok dan sistem pengisian:
- Rutin cek kabel dan soket dari spul ke kiprok setiap 2 bulan sekali.
- Bersihkan area kiprok dari debu dan kotoran agar pendinginan berjalan optimal.
- Hindari penggunaan lampu berdaya besar tanpa upgrade sistem kelistrikan.
- Gunakan aki berkualitas dan sesuai amperenya.
- Jangan modifikasi sistem pengisian tanpa pengetahuan cukup.
Tabel Jalur Kiprok F1ZR Berdasarkan Warna Kabel
Berikut ini tabel jalur kiprok yang bisa Anda jadikan referensi cepat:
| Warna Kabel | Fungsi Utama | Terhubung ke |
|---|---|---|
| Merah | Output DC ke aki | Terminal + aki |
| Hitam | Ground atau massa | Rangka atau bodi |
| Putih | Input AC dari spul pengisian | Spul pengisian |
| Kuning | Input AC ke sistem penerangan | Spul lampu utama |
Pastikan jalur ini tidak tertukar saat pemasangan. Kesalahan posisi kabel bisa menyebabkan sistem tidak berfungsi atau bahkan merusak kiprok baru.
FAQ Seputar Jalur Kiprok F1ZR
1. Apa penyebab utama kiprok F1ZR cepat rusak?
Biasanya karena overheat, kualitas kiprok yang buruk, atau pemasangan kabel yang tidak benar.
2. Apakah kiprok motor lain bisa dipakai di F1ZR?
Bisa, asal memiliki jumlah kabel dan spesifikasi yang sama. Namun lebih baik gunakan tipe bawaan atau setara.
3. Berapa harga kiprok F1ZR di pasaran?
Harga bervariasi antara Rp40.000 hingga Rp150.000 tergantung merek dan kualitas.
4. Apa yang terjadi jika kabel kiprok tertukar?
Salah pasang kabel bisa menyebabkan korsleting, kiprok panas berlebih, atau tidak ada pengisian ke aki.
5. Bagaimana cara mengetahui apakah kiprok masih bagus?
Gunakan multimeter dengan mode dioda, dan cek tegangan output saat motor menyala. Jika tidak stabil, kemungkinan kiprok bermasalah.
Kesimpulan
Memahami jalur kiprok F1ZR adalah langkah penting bagi siapa saja yang ingin menjaga performa dan keawetan sistem kelistrikan motornya. Dengan mengetahui fungsi tiap kabel, posisi kiprok, dan cara mengeceknya, Anda bisa lebih cepat mendeteksi serta mengatasi masalah yang muncul.
Jangan pernah anggap remeh sistem pengisian motor. Kiprok mungkin terlihat kecil, tapi perannya sangat vital. Jadi, pastikan Anda memasangnya dengan benar, memilih produk berkualitas, dan melakukan perawatan berkala agar motor Anda selalu dalam kondisi prima.
