Jalur Kiprok Astrea Prima: Skema, Warna Kabel, Cara Perbaikan

Dalam dunia otomotif, memahami sistem kelistrikan motor merupakan hal yang sangat penting, terutama bagi Anda yang memiliki motor lawas seperti Honda Astrea Prima. Salah satu komponen vital dalam sistem kelistrikan adalah kiprok (rectifier regulator). Banyak pengguna motor mencari informasi tentang jalur kiprok Astrea Prima karena masalah kelistrikan bisa berdampak langsung pada performa kendaraan, khususnya pada pengisian aki dan penerangan lampu. Kesalahan dalam pemasangan atau kerusakan pada jalur ini dapat menyebabkan berbagai gejala yang merepotkan.

Skema kabel kiprok, warna kabel kiprok, serta cara pasang kiprok motor menjadi informasi penting yang sering dicari oleh para mekanik rumahan maupun pemula. Artikel ini akan membantu Anda memahami dengan jelas fungsi kiprok, skema dan warna kabelnya, serta cara mengecek dan memperbaikinya agar sistem kelistrikan motor tetap optimal.

Fungsi Kiprok pada Motor Astrea Prima

Kiprok memiliki dua fungsi utama dalam sistem kelistrikan motor:

1. Penyearah Arus (Rectifier): Spul pada motor menghasilkan arus AC (bolak-balik) yang tidak bisa langsung digunakan oleh komponen elektronik seperti aki. Kiprok berfungsi mengubah arus AC menjadi DC (searah) agar bisa digunakan untuk mengisi daya aki.
2. Pengatur Tegangan (Regulator): Selain menyearahkan arus, kiprok juga mengatur besarnya tegangan agar tidak melebihi batas toleransi aki dan komponen lainnya. Tegangan yang terlalu tinggi bisa menyebabkan overcharge dan merusak sistem.

Kiprok pada Astrea Prima biasanya masih menggunakan sistem konvensional (karburator), sehingga jalur kelistrikannya cukup sederhana namun tetap harus dipahami dengan baik.

Letak Kiprok dan Ciri Fisiknya pada Astrea Prima

Letak kiprok pada Astrea Prima umumnya berada di bawah bodi bagian belakang motor, berdekatan dengan aki. Bentuk fisiknya berupa kotak kecil berbahan aluminium dengan sirip pendingin dan memiliki 4–5 kabel yang terhubung ke soket. Ciri khas dari kiprok motor ini adalah:

• Terdapat lubang baut untuk dipasang pada rangka motor (sekaligus sebagai grounding)
• Konektor dengan beberapa kabel berwarna (biasanya 4 kabel: kuning, merah, hijau, dan putih)
• Warna kabel bervariasi tergantung tipe dan produksi tahun

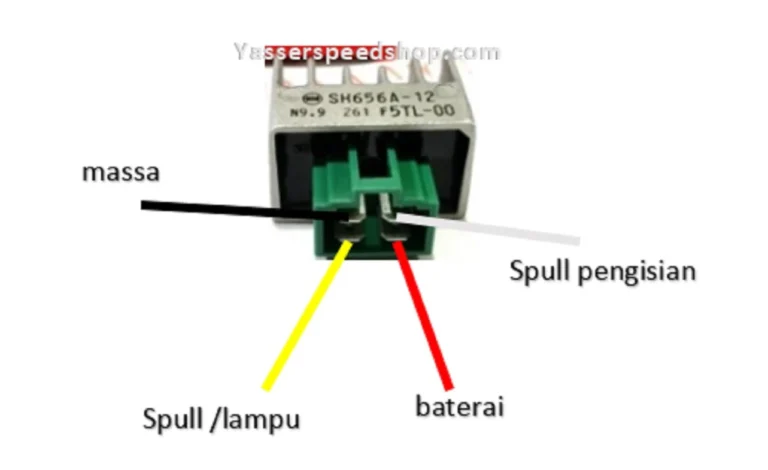

Skema Warna Kabel Kiprok Astrea Prima dan Diagram Jalur

Berikut adalah gambaran umum warna kabel kiprok Astrea Prima dan fungsinya:

Warna Kabel	Fungsi Kabel
Kuning	Dari spul (arus AC)
Putih	Dari spul (arus AC tambahan)
Merah	Ke aki (output DC positif)
Hijau	Ground atau massa

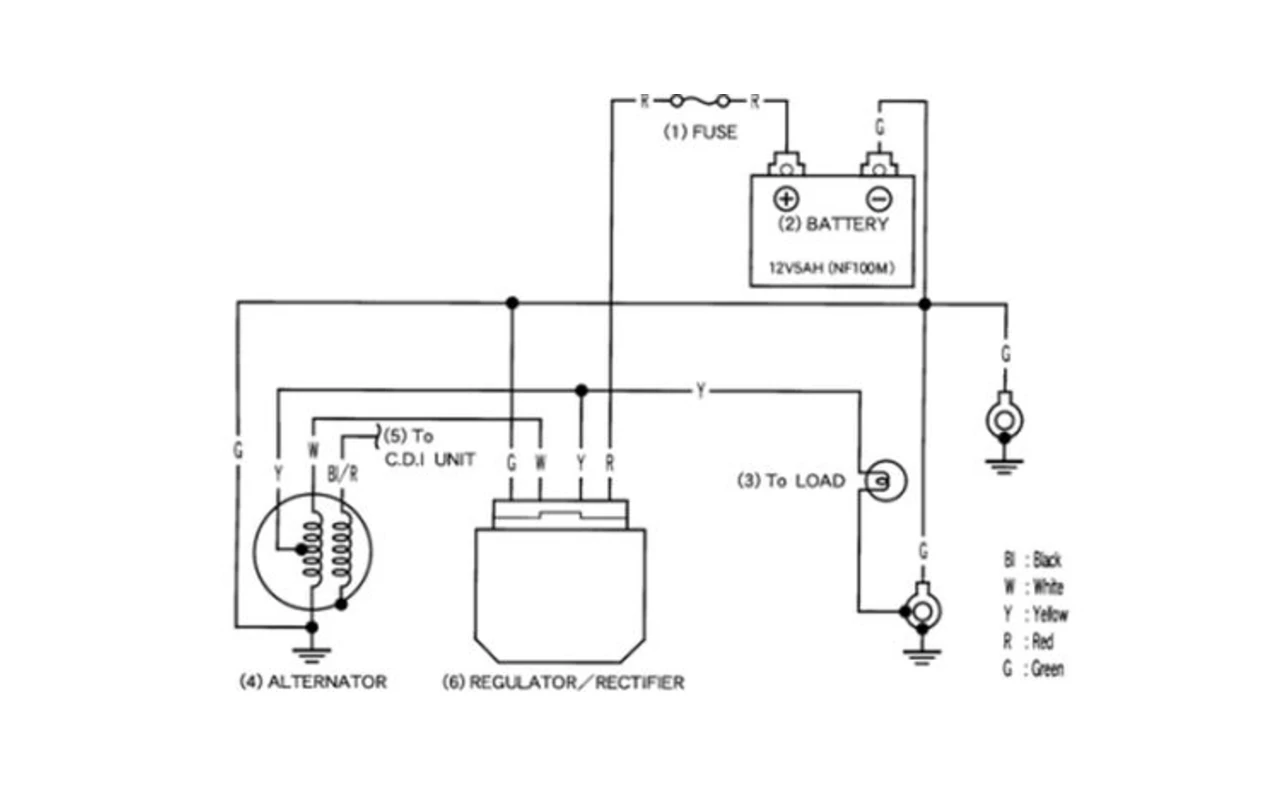

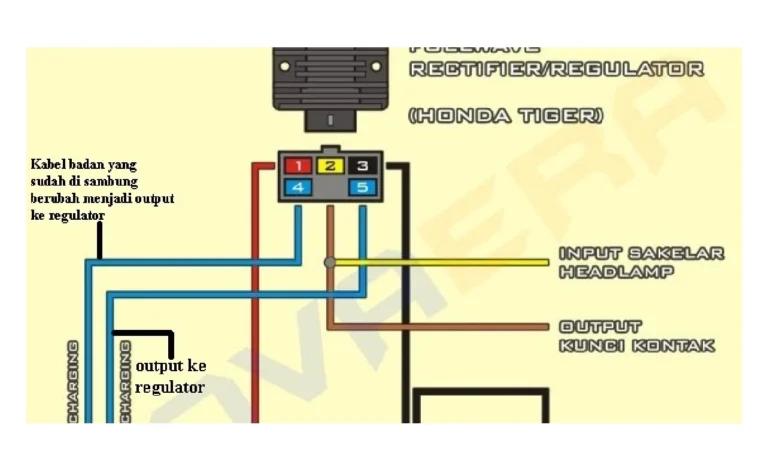

Skema jalur kelistrikan kiprok Astrea Prima:

1. Spul mengirim arus AC ke kiprok melalui kabel kuning dan putih.
2. Kiprok mengubah arus menjadi DC dan mengeluarkannya lewat kabel merah ke aki.
3. Kabel hijau sebagai ground terhubung ke rangka motor.

Perbedaan Jalur Kiprok Karburator dan Injeksi

Astrea Prima menggunakan sistem karburator, sehingga tidak memiliki sensor-sensor elektronik canggih seperti motor injeksi. Pada motor injeksi, kiprok biasanya memiliki konektor lebih banyak karena harus mengatur tegangan untuk ECU dan sistem sensor lainnya. Jalur kelistrikannya pun lebih kompleks.

Karburator:

• Jumlah kabel lebih sedikit (biasanya 4)
• Hanya mengatur pengisian dan lampu

Injeksi:

• Bisa memiliki hingga 5–6 kabel
• Mengatur pengisian, sensor, dan sistem ECU

Cara Mengecek Jalur Kiprok Astrea Prima Menggunakan Multimeter

Berikut langkah teknis memeriksa jalur kiprok:

1. Cek output spul: Atur multimeter ke AC voltage. Ukur tegangan antara kabel kuning dan putih saat motor dinyalakan. Normalnya sekitar 20–30 volt AC.
2. Cek output DC kiprok: Ubah ke mode DC. Ukur tegangan antara kabel merah dan massa. Saat mesin hidup, seharusnya menunjukkan 13–14,5 volt DC.
3. Cek kontinuitas ground: Pastikan kabel hijau terhubung ke massa. Gunakan mode buzzer pada multimeter.
4. Cek tahanan antar kabel: Dalam kondisi motor mati, Anda bisa cek tahanan antar kabel untuk memastikan tidak ada kabel yang putus atau konslet.

Ciri-Ciri Kerusakan Kiprok atau Jalur Kiprok

• Aki tidak mengisi (aki soak terus)
• Lampu utama redup saat gas rendah
• Tegangan output kiprok tidak stabil
• Panas berlebih pada bodi kiprok
• Bau gosong atau melelehnya konektor kiprok

Cara Memperbaiki atau Mengganti Jalur Kiprok Astrea Prima

Langkah-langkah praktis:

1. Lepaskan bodi motor dan cari lokasi kiprok
2. Periksa soket dan kabel dari spul hingga ke kiprok
3. Ganti kabel yang rusak atau getas dengan kabel berkualitas
4. Pastikan koneksi solder atau sambungan rapi dan isolasi kuat
5. Ganti kiprok jika pengukuran menunjukkan kerusakan komponen
6. Gunakan kiprok yang sesuai tipe motor dan tidak palsu

Tips Pemasangan Kiprok Baru yang Aman dan Optimal

• Pastikan semua kabel sesuai skema warna
• Gunakan soket original atau kualitas setara
• Jangan menyambung kabel tanpa solder jika memungkinkan
• Tempelkan kiprok pada rangka besi untuk pendinginan optimal
• Cek kembali tegangan output sebelum motor digunakan

Tips Merawat Sistem Kelistrikan Motor Agar Kiprok Awet

• Rutin cek tegangan aki dan pengisian
• Jangan menambah beban listrik berlebihan (misalnya lampu LED berdaya tinggi)
• Gunakan aki berkualitas dan sesuai kapasitas
• Hindari mencuci motor saat mesin panas
• Cek kabel dan soket secara berkala

Tabel Jalur Kiprok Berdasarkan Warna Kabel dan Fungsinya

Kabel Kiprok	Warna Umum	Fungsi
AC Input 1	Kuning	Dari spul utama (arus AC)
AC Input 2	Putih	Dari spul tambahan (arus AC)
Output DC+	Merah	Menuju aki dan sistem kelistrikan DC
Ground	Hijau	Ground atau massa ke rangka motor

FAQ Seputar Jalur Kiprok Astrea Prima

1. Apa penyebab kiprok rusak pada Astrea Prima?
   Biasanya karena overheat, korsleting kabel, atau usia pemakaian yang sudah lama.
2. Berapa harga kiprok Astrea Prima di pasaran?
   Sekitar Rp50.000–Rp150.000 tergantung kualitas dan merek.
3. Apakah bisa menggunakan kiprok motor lain?
   Bisa, asal spesifikasi tegangan dan jalur kabelnya sesuai. Namun tidak disarankan karena bisa menimbulkan ketidakcocokan.
4. Apa akibat jika salah pasang kabel kiprok?
   Aki tidak akan terisi, bahkan bisa menyebabkan konsleting dan kerusakan lebih parah.
5. Bagaimana cara membedakan kiprok asli dan palsu?
   Kiprok asli biasanya lebih berat, solderan rapi, dan bahan casing lebih kokoh. Hindari membeli tanpa merek.

Kesimpulan

Mengetahui jalur kiprok Astrea Prima secara detail sangat penting agar Anda dapat menangani masalah kelistrikan motor dengan tepat. Dengan memahami fungsi, warna kabel, skema jalur, serta cara mengecek dan merawatnya, Anda bisa menghindari kerusakan fatal pada sistem pengisian dan penerangan motor.

Pastikan selalu berhati-hati saat memeriksa atau mengganti kiprok. Gunakan alat yang sesuai, ikuti skema kabel kiprok dengan benar, dan jangan ragu berkonsultasi pada mekanik berpengalaman jika ragu. Dengan penanganan yang teliti, sistem kelistrikan motor Anda akan tetap stabil dan awet.
