Jalur Kiprok Astrea 800: Skema, Warna Kabel, Cara Perbaikan
Jika Anda memiliki Honda Astrea 800 atau sedang mengerjakan perbaikannya, memahami jalur kiprok Astrea 800 adalah langkah penting yang tidak bisa diabaikan. Kiprok bukan hanya komponen kecil dalam sistem kelistrikan, tetapi berperan vital dalam menjaga kestabilan arus listrik yang mengalir ke seluruh bagian motor, terutama aki dan lampu.
Banyak pengguna motor klasik seperti Astrea 800 mencari skema kabel kiprok karena beberapa alasan. Pertama, motor ini sudah cukup tua, dan kemungkinan besar sistem kelistrikannya sudah dimodifikasi atau aus. Kedua, tidak sedikit yang mengganti kiprok bawaan dengan versi lain yang lebih modern, sehingga memerlukan penyesuaian jalur kelistrikan motor agar tetap optimal. Karena itulah, pemahaman tentang warna kabel kiprok serta fungsinya sangat penting.
Dalam artikel ini, kita akan membahas secara mendalam segala hal tentang kiprok Astrea 800 — mulai dari fungsi, skema kabel, pengecekan menggunakan multimeter, hingga cara memperbaiki dan merawatnya. Mari kita mulai dengan dasar-dasarnya.
Fungsi Kiprok dalam Sistem Kelistrikan Astrea 800
Penyearah Arus dan Pengatur Tegangan
Secara umum, kiprok (singkatan dari kipas dan protektor regulator) adalah perangkat elektronik yang memiliki dua fungsi utama:
- Menyearahkan arus listrik AC dari spul menjadi arus DC
- Menstabilkan tegangan agar tidak melebihi ambang batas aki
Pada motor seperti Astrea 800 yang masih menggunakan sistem karburator dan kelistrikan semi-DC, kiprok menjadi jembatan penting antara pembangkit listrik (spul) dan konsumen listrik (aki, lampu, klakson).
Tanpa kiprok, arus listrik yang masuk ke aki bisa terlalu tinggi sehingga menyebabkan overcharging dan merusak aki, atau justru terlalu rendah hingga tidak cukup untuk mengisi aki.
Mengatur Output Lampu dan Pengisian
Selain itu, kiprok Astrea 800 juga berperan mengatur tegangan ke lampu agar tidak terlalu terang (yang bisa menyebabkan bohlam cepat putus) atau terlalu redup. Jadi bisa dikatakan bahwa kiprok menjaga kestabilan sistem listrik motor Anda dari hulu hingga hilir.
Letak Kiprok Astrea 800 dan Ciri Fisiknya
Pada Honda Astrea 800, kiprok umumnya terletak di bawah jok atau menempel di bagian rangka dekat aki. Letaknya bisa sedikit bervariasi tergantung tahun produksi dan modifikasi pengguna.
Ciri Fisik Kiprok Astrea 800:
- Berbentuk segi empat kecil dengan sirip pendingin
- Material logam (aluminium)
- Terdapat 3 sampai 4 kabel dengan soket plastik
- Biasanya memiliki tulisan angka atau kode part Honda
Jumlah Kabel dan Skema Warna Kiprok Astrea 800
Untuk Astrea 800 versi standar (karburator), kiprok umumnya memiliki 4 kabel dengan warna berbeda dan masing-masing memiliki fungsi tertentu.
Warna Kabel Kiprok Astrea 800 dan Fungsinya:
| Warna Kabel | Fungsi |
|---|---|
| Kuning | Output dari spul (arus AC) |
| Putih | Input pengisian ke aki (arus DC) |
| Merah | Output pengisian ke aki (positif DC) |
| Hijau | Ground (massa atau negatif aki) |
Warna kabel ini cukup standar di banyak motor Honda lawas, namun tetap penting untuk Anda cek langsung di motor karena bisa saja sudah pernah dimodifikasi.
Skema Jalur Kiprok Astrea 800

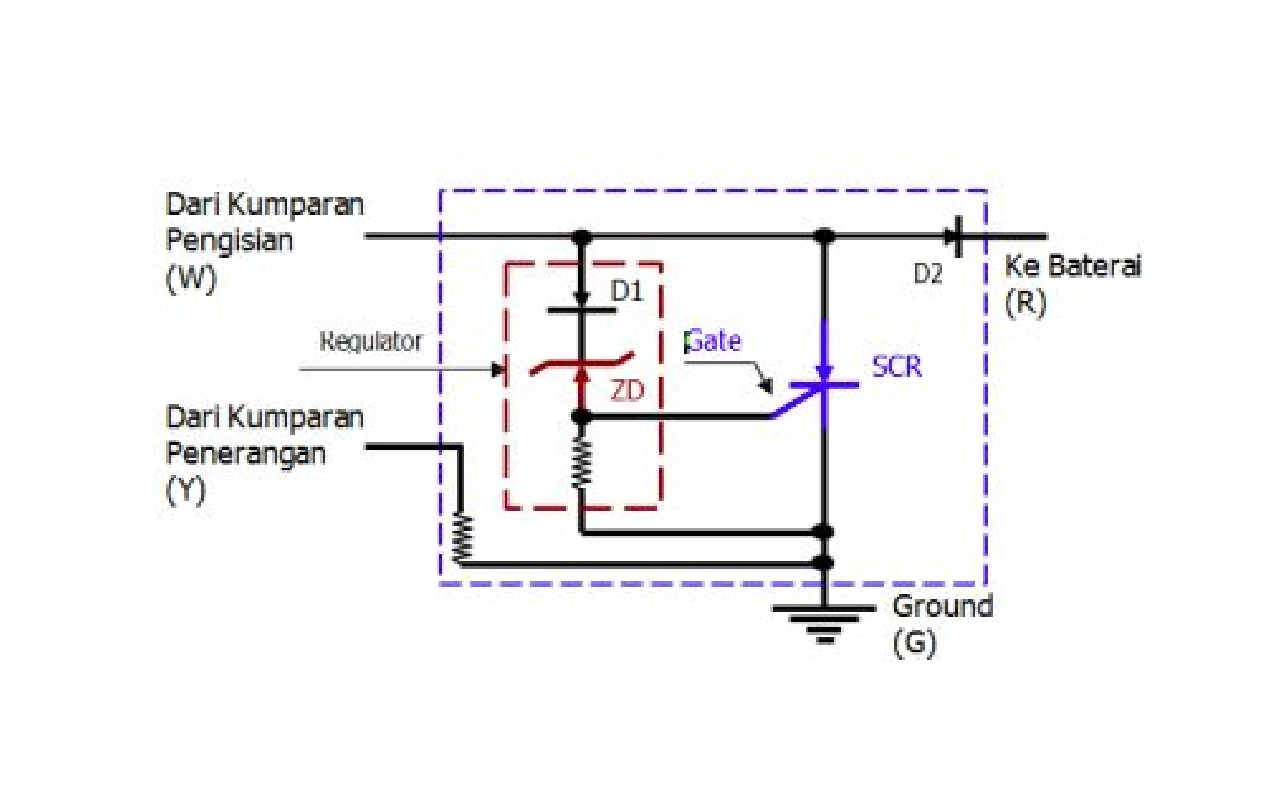

Skema kiprok bisa dijelaskan dalam bentuk sederhana:
- Kuning (AC) dari spul masuk ke kiprok
- Di dalam kiprok: arus diubah dari AC menjadi DC
- Putih mengalir ke jalur pengisian
- Merah menuju aki (+)
- Hijau tersambung ke rangka sebagai ground
Jalur ini harus diikuti dengan benar agar sistem pengisian bekerja optimal. Salah pasang satu kabel saja bisa menyebabkan overcharge atau tidak mengisi sama sekali.
Perbedaan Kiprok Astrea 800 Karbu dan Injeksi
Astrea 800 tidak memiliki versi injeksi karena merupakan motor lawas yang hanya tersedia dalam sistem karburator. Namun, banyak pengguna mencoba mengganti kiprok bawaannya dengan kiprok dari motor injeksi seperti Vario atau Beat. Jika Anda termasuk salah satunya, maka harus menyesuaikan jalur kelistrikan motor agar cocok.
Kiprok injeksi biasanya memiliki 5 kabel, dengan tambahan kabel sensing atau sensor ECU. Jika dipakai di Astrea 800, kabel tersebut bisa diabaikan atau dipasangkan ke beban lampu.
Cara Mengecek Jalur Kiprok Astrea 800 dengan Multimeter
Agar Anda bisa memastikan apakah jalur kiprok masih normal, Anda bisa mengeceknya menggunakan multimeter digital.
Langkah-Langkah Pengecekan:
- Setel multimeter ke mode DC 20V
- Nyalakan motor dan ukur tegangan di terminal aki
- Tegangan normal: 12,5–13,5V saat idle, naik menjadi 14–14,5V saat digas
- Jika lebih dari 15V atau di bawah 12V, kemungkinan kiprok rusak
- Lanjut cek kabel kuning dan putih secara individual untuk memastikan aliran dari spul berjalan baik
Dengan alat ini, Anda bisa mendiagnosis apakah masalahnya di jalur kiprok, spul, atau aki.
Ciri-Ciri Kerusakan Jalur Kiprok Astrea 800
Berikut adalah beberapa gejala yang menandakan adanya masalah pada kiprok:
- Lampu utama terlalu redup atau malah terlalu terang
- Aki sering tekor meskipun baru
- Bohlam sering putus
- Motor susah hidup saat pagi
- Tegangan di aki tidak stabil
Jika Anda mengalami gejala di atas, ada baiknya segera memeriksa jalur kiprok Astrea 800 secara menyeluruh.
Cara Memperbaiki atau Mengganti Jalur Kiprok
Jika ternyata ditemukan masalah, Anda bisa memilih untuk memperbaiki atau langsung mengganti kiprok.
Langkah-Langkah Mengganti Kiprok:
- Matikan motor dan cabut aki
- Lepas soket kiprok lama dan baut penguncinya
- Siapkan kiprok pengganti dengan tipe dan pin yang sama
- Cek warna kabel dan sesuaikan dengan skema
- Pasang dan kencangkan kiprok di tempat semula
- Sambungkan soket dan nyalakan motor
- Ukur ulang tegangan untuk memastikan normal
Tips Tambahan:
- Pastikan kabel tidak ada yang longgar atau hangus
- Gunakan kiprok orisinal atau aftermarket berkualitas
- Isolasi kabel dengan benar untuk menghindari konslet
Tips Merawat Sistem Kelistrikan Motor Agar Kiprok Awet
Agar kiprok dan sistem kelistrikan motor Anda tetap dalam kondisi prima, berikut beberapa tips perawatan sederhana:
- Jangan menyalakan motor tanpa aki
- Gunakan aki yang sesuai ampere dan tipe
- Hindari menambahkan beban listrik berlebih (klakson, lampu LED, dll.)
- Periksa kabel-kabel secara rutin
- Jauhkan kabel dari air atau cipratan oli
Tabel Jalur Kiprok Astrea 800 Berdasarkan Warna Kabel
| Warna Kabel | Fungsi | Keterangan |
|---|---|---|
| Kuning | Masuk dari spul (AC) | Sumber listrik utama dari mesin |
| Putih | Ke pengisian (DC ke aki) | Diubah oleh kiprok |
| Merah | Output ke aki (+) | Menyimpan listrik di aki |
| Hijau | Ground atau massa | Negatif, ke body motor |
FAQ seputar Jalur Kiprok Astrea 800
1. Apa penyebab utama kiprok Astrea 800 rusak?
Biasanya karena overheat, korsleting, atau pemakaian beban listrik berlebih tanpa upgrade sistem.
2. Berapa harga kiprok Astrea 800 di pasaran?
Harga berkisar antara Rp30.000–Rp80.000 untuk versi aftermarket. Orisinal bisa lebih mahal.
3. Bisakah memakai kiprok dari motor lain seperti Supra atau Vario?
Bisa, tapi perlu penyesuaian jalur dan jumlah kabel. Harus dicek kompatibilitas tegangannya.
4. Apa akibat salah pasang kabel pada kiprok?
Salah pasang bisa menyebabkan konslet, kiprok terbakar, bahkan kerusakan pada aki dan spul.
5. Apakah jalur kiprok bisa diperbaiki sendiri?
Ya, jika Anda paham dasar kelistrikan dan memiliki multimeter. Tapi jika ragu, sebaiknya dibawa ke bengkel terpercaya.
Kesimpulan
Memahami jalur kiprok Astrea 800 adalah kunci menjaga performa dan keawetan sistem kelistrikan motor Anda. Dengan mengetahui fungsi, skema kabel, dan cara pengecekan kiprok, Anda bisa mencegah kerusakan yang lebih besar. Jangan lupa untuk selalu merawat kabel dan aki secara rutin agar kiprok bekerja optimal.
Sebagai pemilik motor klasik, kita perlu lebih teliti dalam merawat bagian-bagian vital seperti kiprok. Langkah kecil seperti memahami warna kabel kiprok dan cara pasangnya bisa menjadi penyelamat besar di kemudian hari.
Jika Anda merasa artikel ini membantu, jangan ragu membagikannya kepada teman-teman sesama pengguna Astrea 800. Anda juga bisa mulai mengecek jalur kiprok motor Anda hari ini sebelum terjadi masalah lebih lanjut.
