Jalur Kiprok AC GL Pro: Panduan, Fungsi, Skema Kabel
Banyak pemilik motor Honda GL Pro AC yang menghadapi masalah kelistrikan tanpa memahami akar penyebabnya. Salah satu komponen yang sering menjadi sorotan adalah kiprok. Komponen ini berperan penting dalam mengatur arus listrik dari spul ke aki dan sistem penerangan. Jika jalur kiprok bermasalah, berbagai sistem kelistrikan motor akan terganggu, termasuk lampu, klakson, hingga pengisian aki.
Pemahaman yang mendalam tentang jalur kiprok GL Pro tidak hanya membantu Anda memperbaiki masalah secara mandiri, tetapi juga mencegah kerusakan yang lebih parah di kemudian hari. Banyak pengguna mencari skema kabel kiprok atau warna kabel kiprok untuk memastikan pemasangan yang benar, terutama jika melakukan penggantian kiprok dengan model lain.
Fungsi Kiprok dalam Sistem Kelistrikan Motor

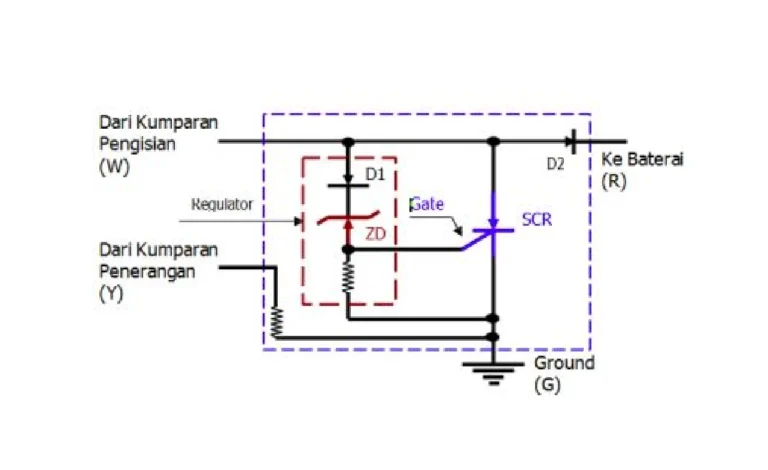

Kiprok atau regulator rectifier berfungsi ganda dalam sistem kelistrikan sepeda motor, termasuk GL Pro:
- Menyearahkan arus (rectifier): Merubah arus AC (bolak-balik) dari spul menjadi arus DC (searah) untuk pengisian aki.
- Menstabilkan tegangan (regulator): Mencegah tegangan berlebih agar tidak merusak aki dan lampu.
Kiprok bekerja dengan menerima input dari spul (biasanya arus AC), lalu menyalurkan arus DC ke aki, serta menyalurkan tegangan stabil ke sistem kelistrikan lainnya. Bila jalur kiprok GL Pro bermasalah, gejalanya bisa langsung dirasakan: lampu redup, aki tidak terisi, hingga motor sulit distarter.
Lokasi dan Ciri Fisik Kiprok GL Pro AC

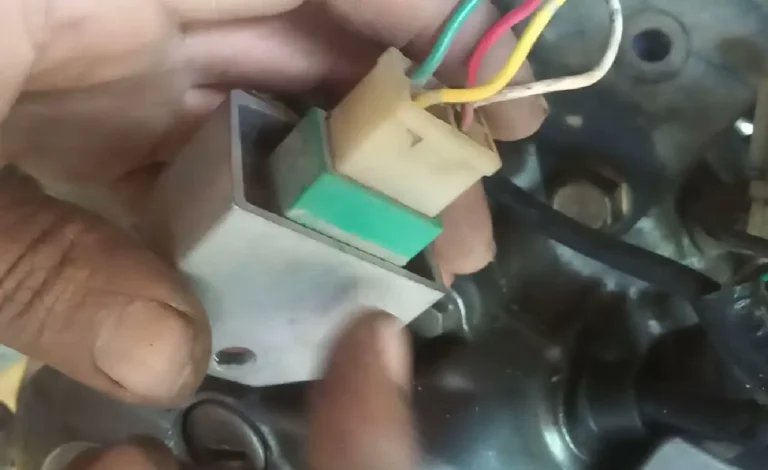

Kiprok pada GL Pro AC biasanya terletak di bawah body samping kanan atau dekat rangka belakang, tergantung pada tahun produksi motor. Secara fisik, kiprok memiliki bentuk kotak kecil berfin atau bergaris untuk pendinginan, dan terhubung melalui soket dengan 4 kabel utama.
Kabel-kabel yang terhubung ke kiprok biasanya berbeda warna, dan setiap warna memiliki fungsi spesifik. Mengetahui warna kabel kiprok sangat penting sebelum melakukan pemeriksaan atau penggantian.
Jumlah Kabel dan Fungsi pada Jalur Kiprok GL Pro
Umumnya, jalur kiprok GL Pro AC menggunakan 4 kabel dengan fungsi sebagai berikut:
- Kuning: Input dari spul (AC)
- Merah: Output ke aki (+)
- Hijau: Ground atau massa
- Putih: Output ke sistem kelistrikan (lampu)
Namun, skema ini bisa berbeda tergantung model dan penggantian komponen sebelumnya. Berikut adalah tabel untuk mempermudah Anda mengenali kabel:
| Warna Kabel | Fungsi Utama |
|---|---|
| Kuning | Input dari spul (AC) |
| Merah | Output ke aki (positif DC) |
| Hijau | Ground (negatif) |
| Putih | Output ke sistem lampu AC |

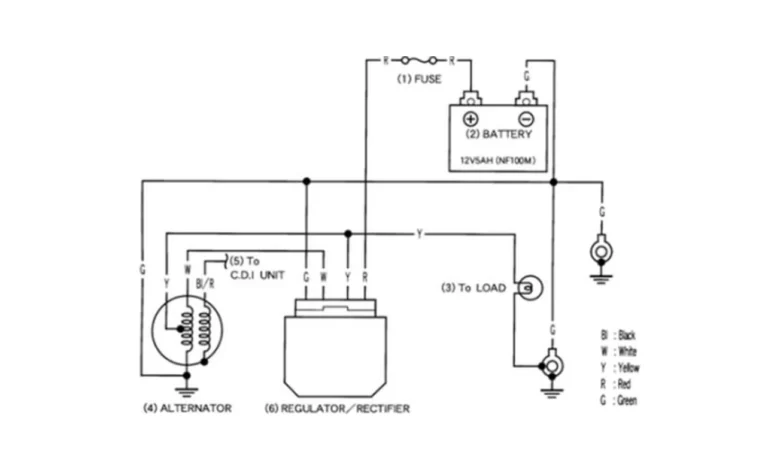

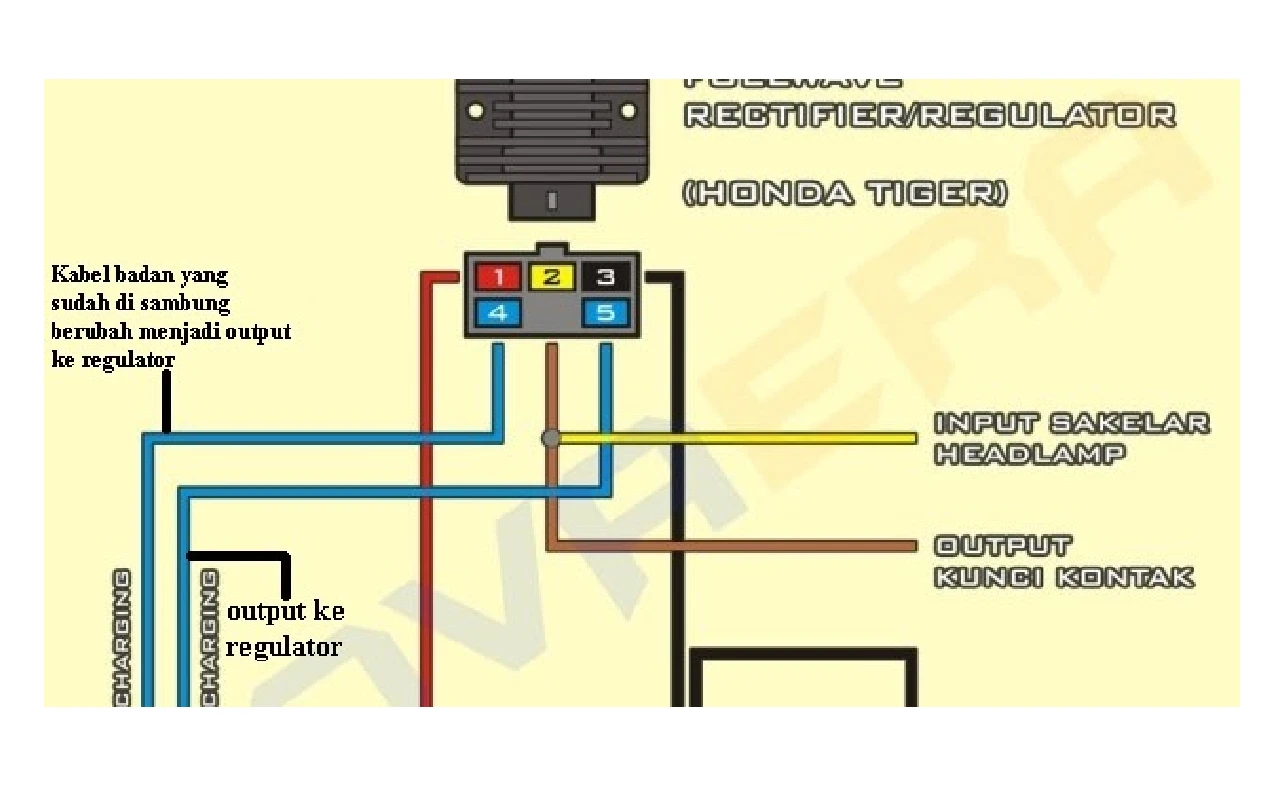

Skema Jalur Kiprok GL Pro AC
Berikut ini adalah gambaran sederhana dari skema jalur kelistrikan motor GL Pro:
[Spul AC] → [Kabel Kuning] → [Kiprok] → [Kabel Merah ke Aki (+)] + [Kabel Putih ke Lampu] + [Kabel Hijau ke Ground]
Motor ini masih menggunakan sistem kelistrikan AC murni, bukan injeksi. Artinya, sistem penerangan seperti lampu depan masih langsung terhubung ke spul dan dikontrol kiprok, bukan melalui aki. Jadi, jika aki soak sekalipun, lampu masih bisa menyala saat mesin hidup.
Cara Mengecek Jalur Kiprok dengan Multimeter
Untuk memastikan jalur kiprok GL Pro masih dalam kondisi baik, Anda bisa menggunakan multimeter. Berikut langkah-langkahnya:
- Cek output spul:
- Set multimeter ke AC.
- Tempelkan probe ke kabel kuning dan ground.
- Putar kick starter atau nyalakan mesin.
- Harus keluar tegangan antara 20V–60V AC.
- Cek output ke aki:
- Set ke DC.
- Tempelkan probe ke kabel merah dan ground.
- Saat mesin hidup, harus ada tegangan 13V–14.5V DC.
- Cek continuity ground:
- Set ke mode buzzer atau ohm.
- Cek kabel hijau ke bodi motor, harus terhubung (berbunyi/angka rendah).
- Periksa apakah kiprok masih bekerja:
- Jika tidak ada output DC dari kabel merah meski input AC normal, kemungkinan besar kiprok rusak.
Ciri-ciri Kerusakan Jalur Kiprok
Anda bisa mengenali gejala kerusakan jalur kiprok GL Pro dari beberapa tanda berikut:
- Lampu utama redup atau mati total saat mesin hidup.
- Aki tidak terisi, voltase tetap di bawah 12V meski motor hidup.
- Motor sering mogok saat malam hari karena kelistrikan drop.
- Bohlam sering putus karena over voltage.
- Klakson lemah atau tidak berbunyi.
Cara Memperbaiki atau Mengganti Jalur Kiprok
Jika kerusakan terletak pada kabel atau konektor, Anda bisa memperbaiki sendiri jalur kiprok dengan langkah berikut:
Langkah-Langkah Perbaikan Jalur Kiprok
- Matikan motor dan lepas kunci kontak.
- Periksa kondisi kabel dari spul ke kiprok, dan dari kiprok ke aki.
- Ganti kabel yang putus, keras, atau menghitam akibat terbakar.
- Bersihkan soket kiprok dari karat atau kotoran.
- Gunakan solder dan isolasi panas jika melakukan penyambungan kabel.
- Cek kembali dengan multimeter setelah perbaikan.
Mengganti Kiprok
Jika kiprok dipastikan rusak:
- Lepas soket dan baut kiprok lama.
- Pasang kiprok baru sesuai spesifikasi GL Pro AC.
- Cek jalur kabel apakah sesuai warna dan posisi.
- Hidupkan motor dan cek tegangan output menggunakan multimeter.
Tips Pemasangan Kiprok Baru yang Aman
Agar jalur kiprok GL Pro berfungsi optimal setelah pemasangan:
- Pastikan kiprok memiliki sirip pendingin, dan terpasang menempel ke rangka (untuk grounding).
- Jangan tukar fungsi kabel, ikuti skema asli.
- Hindari menyambung kabel tanpa solder.
- Gunakan soket atau terminal baru bila soket lama longgar atau leleh.
Tips Merawat Sistem Kelistrikan Motor GL Pro
Supaya kiprok dan sistem kelistrikan motor Anda tetap awet, berikut beberapa tips perawatan:
- Selalu gunakan bohlam standar sesuai watt.
- Periksa kondisi aki secara berkala.
- Jangan modifikasi lampu berlebihan tanpa upgrade sistem kelistrikan.
- Bersihkan konektor dan soket dari karat.
- Hindari genangan air atau semprotan air tekanan tinggi ke bagian kiprok.
Tabel Jalur Kiprok GL Pro Berdasarkan Warna Kabel
Berikut ringkasan skema kabel kiprok GL Pro AC:
| Warna Kabel | Arah Jalur | Fungsi |
|---|---|---|
| Kuning | Dari spul ke kiprok | Input arus AC |
| Merah | Dari kiprok ke aki | Output arus DC (pengisian aki) |
| Putih | Dari kiprok ke lampu | Output AC terkontrol ke sistem penerangan |
| Hijau | Kiprok ke rangka | Ground |
FAQ Tentang Jalur Kiprok GL Pro
1. Apa penyebab utama kerusakan kiprok GL Pro?
Penyebab umumnya adalah overheat karena beban berlebih, pemasangan lampu tidak sesuai, atau umur pakai yang sudah lama.
2. Apakah bisa menggunakan kiprok motor lain?
Bisa, asalkan memiliki spesifikasi yang sama, terutama dalam sistem AC. Namun, lebih disarankan menggunakan kiprok orisinal atau rekomendasi yang kompatibel.
3. Berapa harga kiprok GL Pro AC di pasaran?
Harga bervariasi, sekitar Rp50.000–Rp150.000 tergantung merek dan kualitasnya.
4. Apa akibat salah pasang kabel kiprok?
Kiprok bisa langsung rusak atau sistem kelistrikan tidak bekerja. Salah sambung bisa menyebabkan aki overcharge atau malah tidak terisi sama sekali.
5. Apakah kiprok GL Pro bisa dipakai untuk sistem DC?
Tidak bisa langsung, karena GL Pro menggunakan sistem AC murni. Jika ingin konversi ke DC, harus dilakukan modifikasi besar pada spul dan sistem lampu.
Kesimpulan
Memahami jalur kiprok GL Pro sangat penting bagi Anda yang ingin menjaga kestabilan sistem kelistrikan motor. Kiprok bukan hanya penyearah arus, tapi juga pelindung seluruh sistem kelistrikan dari tegangan berlebih. Dengan memahami skema kabel, warna, serta fungsi tiap jalur, Anda bisa melakukan pengecekan, perbaikan, bahkan penggantian sendiri dengan percaya diri.
Jika Anda mengalami masalah seperti lampu redup, aki cepat habis, atau kelistrikan tidak stabil, jangan ragu untuk memeriksa jalur kiprok. Lakukan pengecekan dengan multimeter, pahami warna kabel, dan pastikan semua sambungan dalam kondisi baik. Dengan perawatan yang tepat, kiprok GL Pro Anda bisa bertahan lama dan bekerja optimal di berbagai kondisi.
